上海振霖教學設備有限公司
  • ZLOM-236型機械系統綜合實訓裝置


  •     機械系統綜合實訓裝置采用臺式結構,該實訓裝置采用工業級元器件,性能穩定可靠,可大大縮短學生參加工作后熟悉工業現場的時間??蛇M行帶傳動、鏈傳動、齒輪傳動、潤滑、軸同心度調整、軸承、滾珠絲杠、密封墊和密封圈、離合器及制動器等項目實訓。實訓臺包括各種皮帶輪、鏈輪、齒輪、傳動帶、單排和多排傳動鏈、多種聯軸器、軸、軸承、滾珠絲杠、離合器及制動等。該實訓設備包括了工業生產中廣為應用的傳動結構元器件,種類齊全,采用模塊化設計,使用方便靈活。

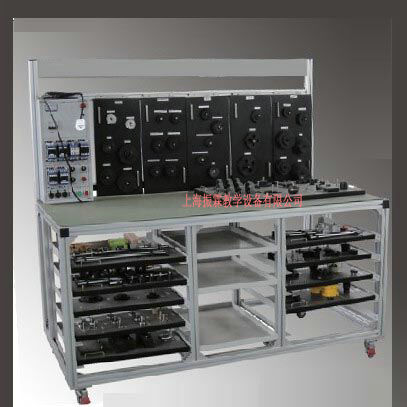

    ZLOM-236 教學實驗設備


    一、機械系統綜合實訓裝置的教學和實訓步驟:
    遵循循序漸進、由低到高的原則,該實訓設備可進行以下四個不同階段的教學和實訓:
    第一階段:速度及扭矩測量、機械效率、軸和帶座軸承的使用、軸對中及彈性聯軸器的使用、平帶的安裝及張力調整、平帶輪的安裝與調整、帶傳動速度、扭矩和傳動比 、鏈條及鏈輪的安裝及張力調整、鏈傳動速度、扭矩和傳動比,齒輪安裝及調整、齒輪傳動速度、扭矩和傳動比、齒輪組。
    第二階段:三角帶及鋸齒狀邊緣三角帶、多楔帶傳動 、普通同步帶及大扭矩同步帶傳動、多排滾子鏈及齒形鏈傳動、鏈輪、惰輪、凸緣聯軸器、齒式聯軸器、鏈條聯軸器、蛇形彈簧聯軸器、萬向聯軸器、百分表的使用、帶座軸承潤滑、鏈潤滑。
    第三階段:斜齒圓柱齒輪傳動、蝸輪蝸桿傳動、齒輪箱、滑動軸承、深溝球軸承、角接觸球軸承滾軸、滾子軸承、軸承潤滑、密封墊、O型密封圈、唇形密封圈、機械密封。
    第四階段:單向滾針離合器、扭矩限制器、電磁離合器、電磁制動器、滾珠絲杠、滾珠絲杠導程和傳動比、直線軸承、故障排除和維修。
    二、
    機械系統綜合實訓裝置的主要組成:
      本設備由通用工作臺及面板支架、由工業鋁型材組成的使用T型槽螺母進行安裝的安裝件以及各實訓模塊組成,各實訓模塊不用時可存放到通用工作臺中,使用時取出進行裝配調整,使用方便,配置靈活,能滿足不同階段學生教學實訓任務的需要。
    三、
    機械系統綜合實訓裝置的實訓模塊:
    1、普朗尼制動模塊:包括普朗尼制動裝置及制動輪、彈簧測力計等。
    2、電機組模塊:包括一個固定速度電機(220V,50Hz,0.25kW)及變速電機(220V,50Hz,40W),均帶安裝底座
    3、軸和聯軸器模塊:包括套筒聯軸器、十字滑塊聯軸器、一套軸以及存放零部件的面板,面板上有安裝固定件及零部件標志;
    4、帶座軸承模塊:包括3組帶座軸承以及存放零部件的面板,面板上有安裝固定件及零部件標志;
    5、帶傳動模塊1:包括3個帶輪及1根三角帶以及存放零部件的面板,面板上有安裝固定件及零部件標志;
    6、鏈傳動模塊1:包括3個鏈輪以及2套鏈條、截鏈器以及存放零部件的面板,面板上有安裝固定件及零部件標志;
    7、齒輪傳動模塊1:包括6個直齒輪以及存放零部件的面板,面板上有安裝固定件及零部件標志;
    8、帶傳動模塊2:包括單槽的三角帶輪、雙槽的三角帶輪、普通同步帶輪、變速帶輪、大扭矩同步帶輪和惰輪以及兩塊存放零部件的面板,面板上有安裝固定件及零部件標志;
    9、鏈傳動模塊2:包括雙排滾子鏈輪、、齒形鏈輪、雙排滾子鏈條、齒形鏈條以及存放零部件的面板,面板上有安裝固定件及零部件標志;
    10、軸對中和聯軸器模塊:包括齒式聯軸器、凸緣聯軸器、彈性聯軸器、鏈條聯軸器、蛇形彈簧聯軸器、萬向聯軸器等以及存放零部件的面板,面板上有安裝固定件及零部件標志;
    11、潤滑模塊:包括潤滑脂油槍和潤滑油油槍、粘度計和溫度計等以及潤滑油和潤滑脂;
    12、齒輪傳動模塊2:包括斜齒輪、錐齒輪、蝸輪和蝸桿、擋圈、襯套、推力球軸承等以及存放零部件的面板,面板上有安裝固定件及零部件標志;
    13、軸承模塊:包括多種球軸承、滾子軸承以及軸承安裝、拆卸、潤滑工具以及兩塊存放零部件的面板,面板上有安裝固定件及零部件標志;
    14、密封墊和密封圈模塊:包括O型圈、唇形密封圈、密封墊材料、機械密封等以及存放零部件的面板,面板上有安裝固定件及零部件標志;
    15、離合器和制動器模塊:包括電磁離合和制動器組件、扭矩限制器、圓錐離合器及附件以及存放零部件的面板,面板上有安裝固定件及零部件標志;
    16、滾珠絲杠和直線軸承模塊:包括滾珠絲杠、滾珠絲杠螺母、直線軸承、軸等以及兩塊用于存放零部件的面板,面板上有安裝固定件及零部件標志。
    17、振動測量模塊:測振儀及附件
    18、測試測量包
    19、標準件包
    20、易損件包
    21、工具包
