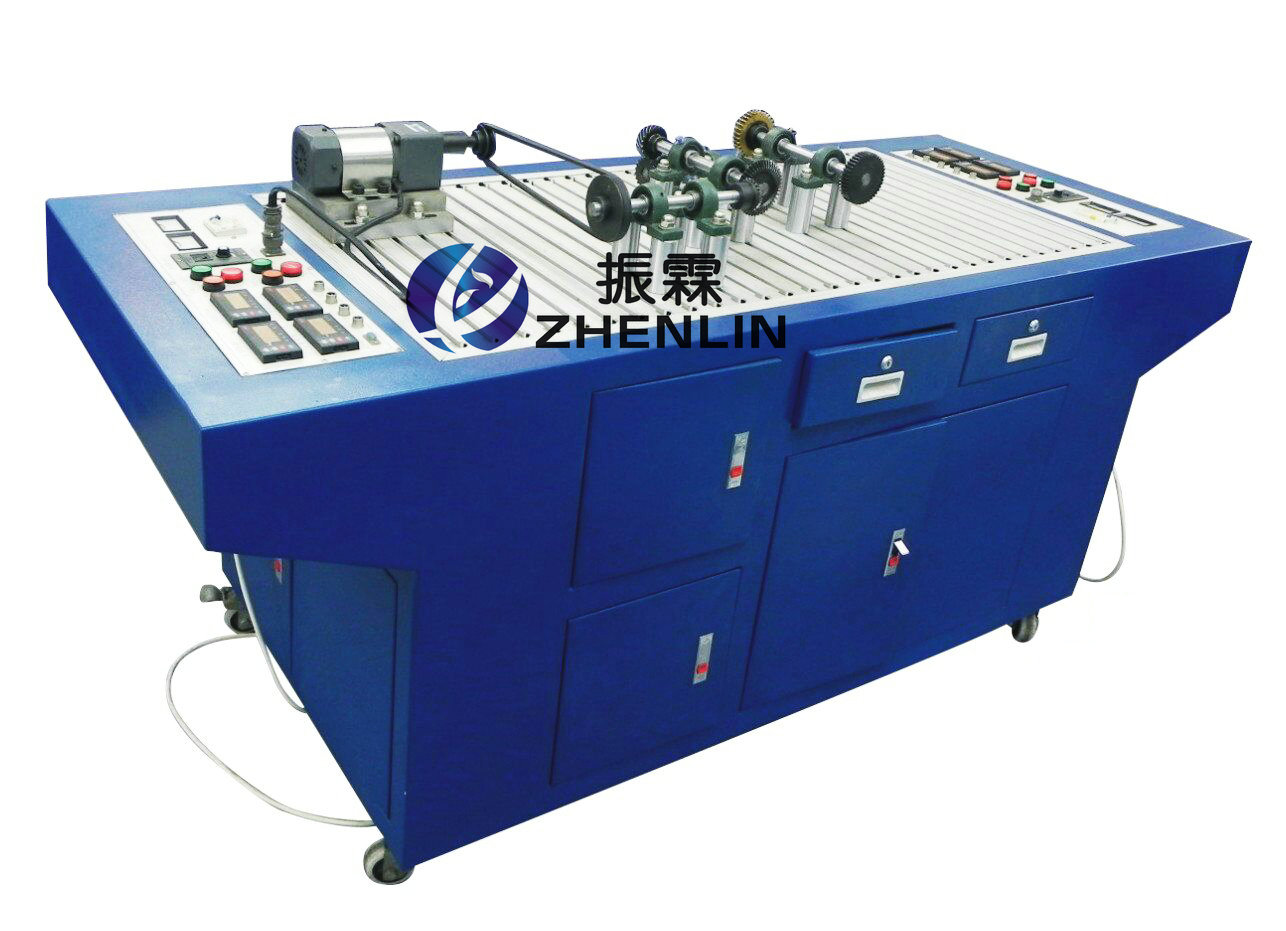

ZL-X06M型機構系統搭接與測試實驗臺
- 機構系統搭接與測試實驗臺是機械系統搭接實驗臺全面升級的新一代產品，在機械系統搭接實驗臺的基礎上增加了轉速傳感器、位移傳感器、角位移傳感器、擺動傳感覺器等多種機構傳動系統測試所需的高精度傳感器，從而滿足測試不同傳動系統、不同搭接方式的傳動性能，并實時生成實時曲線、數據報表、數據存儲打印、曲線存儲打印等功能。一、機構系統搭接與測試實驗臺的實驗?zāi)康模?/strong>
1、加深學生對機械傳動組成理論的認識，熟悉帶傳動、鏈傳動、齒輪傳動、蝸桿蝸輪傳動、多軸傳動等概念，為創新設計奠定良好的基礎；利用若干不同的傳動，搭建各種不同的機械系統，以培養學生運動創新設計意識及綜合設計能力；
2、訓練學生的工程實踐動手能力；
3、基于機構組成原理的搭建設計實驗；基于創新設計原理的機構搭建設計實驗；課程設計、畢業設計中的機構系統方案的搭建實驗；課外活動（如機械設計大賽）中的機構方案搭建實驗。
二、機構系統搭接與測試實驗臺的主要特點：
1）安裝平臺采用標準T型槽鋁合金型材拼接而成，活動支座間的距離可任意調節，搭接靈活機動，可拼裝由帶傳動、鏈傳動、定軸輪系、周轉輪系、平面連桿等機構組裝的各種不同類型的復雜機構系統。
2）所有傳動輪系采用光桿支承，緊定螺釘固定，調節方便快捷，因此，搭接速度快。
3) 該實驗臺和聯接方式具有設計巧妙，使用調節范圍大，拆裝輕松方便，結構緊湊，元件之間的通用性好，拼裝方案多等特點;
4) 可組成性能各異的機械傳動系統，有利于培養學生機械傳動系統方案的設計能力。
5) 該實驗臺是一種全開放式實驗臺，可同時供多名學生四周安裝、調試實驗，可有效利用實驗設備和減少實驗室占地面積；
6) 配置了高精度的轉速傳感器、直線位移傳感器、角位移傳感器、擺動傳感器等多種測量傳感器，使得測試數據精確可靠。
三、機構系統搭接與測試實驗臺的主要技術參數：
1）直線位移傳感器 精度：0.2% 量程：0-200mm 輸出電壓：0-5V 1只
角位移傳感器 精度：0.2% 脈沖數：500 輸出電壓：0-5V 2只
擺動移傳感器 精度：0.2% 量程：0-365度 輸出電壓：0-5V 1只
轉速傳感器 精度：0.2% 量程：0-1000r/min 輸出電壓：0-5V 2只
2）測試軟件配送1套
3）供電電源：220V 50HZ
4）交流調速電機：90W
5）調速范圍：0-120rpm
6）實驗臺外型尺寸：2000x800x860
7）實驗臺重量：約165(KG)
四、機構系統搭接與測試實驗臺的實驗內容：
（包含了基礎機械傳動系統的任意搭接實驗、傳動性能測試實驗等）
1）帶傳動 11） 偏心輪曲柄對心滑塊機構
2) 鏈傳動 12) 偏心輪曲柄偏置滑塊機構
3) 圓柱直齒輪傳動 13) 齒輪曲柄搖桿機構
4) 圓柱斜齒輪傳動 14) 偏心輪曲柄搖桿機構
5) 圓錐直齒輪傳動 15) 多級傳動系統1
6) 蝸桿、蝸輪傳動 16) 多級傳動系統2
7）多軸齒輪傳動1 17) 多級傳動系統3
8）多軸齒輪傳動2 18) 綜合傳動系統1
9）萬向聯軸器傳動 19)綜合傳動系統2等
10）齒輪曲柄滑塊機構
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查機構系統搭接與測試實驗臺的貨品外觀，核實機構系統搭接與測試實驗臺的型號、數量及配件，拒收處于受損狀態的機構系統搭接與測試實驗臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供機構系統搭接與測試實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對機構系統搭接與測試實驗臺的免費維修，超出條件承諾時提供對機構系統搭接與測試實驗臺的有償維修；
4、退貨/換貨：單方面原因?qū)е碌?/span>機構系統搭接與測試實驗臺錯誤或機構系統搭接與測試實驗臺購買數量錯誤，造成機構系統搭接與測試實驗臺的退換貨要求，將不被接受；
5、貨期說明：機構系統搭接與測試實驗臺的發貨期為參考值，如您需要了解機構系統搭接與測試實驗臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對機構系統搭接與測試實驗臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答機構系統搭接與測試實驗臺的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備,汽車發動機實訓設備,新能源汽車實訓設備,維修電工實訓臺,PLC可編程實訓臺,機械創新實訓臺,熱工實訓設備等相關產品！
