氣動實訓箱的功能介紹
- 發布者：信 息 資 訊 發表時間:2020-09-22
- 一、氣動實訓箱的設備概述：

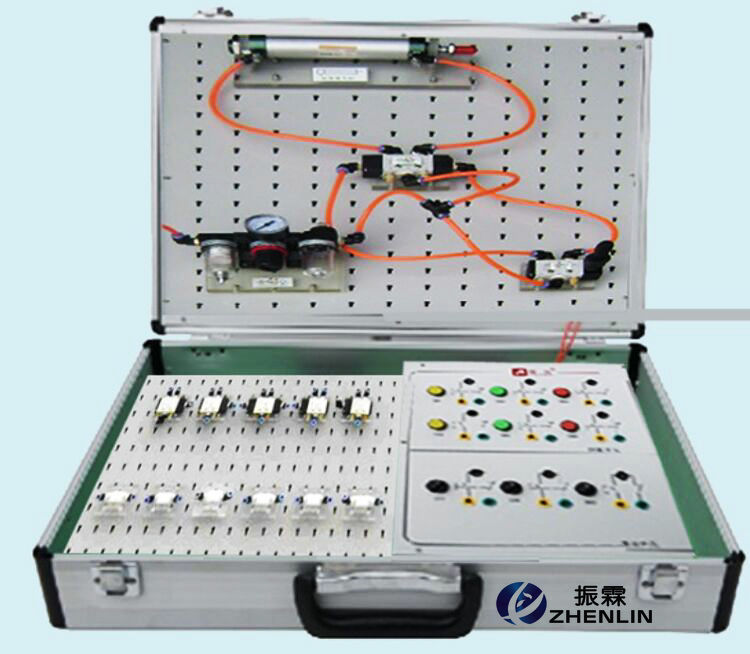

氣動實訓箱主要由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、等組成，結構緊湊、輕便實用。學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目?？蓭нM教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實訓教學需要。微型空氣壓縮機(客戶自備)：
供電電壓：三相五線 AC 220 V±5%，50Hz；
控制電壓：DC24V；◎ 工作環境溫度：－5℃～40℃；
安全保護措施：安全性符合相關的國標標準；
氣動實訓箱外形尺寸（長×寬×高）：550mm×350mm×200mm；
二、氣動實訓箱的基本實訓回路：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸連續往復動作回路
10、卸荷回路
11、快速排氣閥應用回路
三、氣動實訓箱的配置清單：
序號 分 類 元 件 名 稱 數 量 1 實驗箱 氣動實驗箱 1 2 組合元件 單作用缸 QGX25ⅹ100 1 雙作用缸 QGX25ⅹ100 1 三聯件 AC2000 1 手動換向閥 H210—08 1 單電磁換向閥（二位五通）4V210-8（DC24V） 1 雙電磁換向閥（三位五通）4V230-8（DC24V） 1 單氣換向閥（二位五通）4A210—08 1 雙氣換向閥（二位五通）4A210—08 1 行程閥（機控）MOV—2 1 行程閥（按鈕）MOV—3A 1 快速排氣閥1/4 QE—02 1 單向節流閥RE—02 1 3 附件 氣管 PU6ⅹ4 10米 4 電器配件 行程開關（裝在缸體上） 2個 6 工具 剪刀 1把 活動板手 1把 消聲器（?。?/8 2只 消聲器（大）3/8 1只 三通（T型三通）Ø 6 4只 三通（Y型減徑三通）Ø 8—Ø 6 1只 四通Ø 6 2只 L型（螺紋二通）601 2只 L型（螺紋二通）602 2只 氣孔塞頭Ø 6 5只 生料帶 1個 保險絲3A 2只 7 資料 使用說明書 1冊 找不到想找的產品?請點擊 產品導航頁
