液壓元件拆裝實訓臺
- 發布者：信 息 資 訊 發表時間:2020-09-22

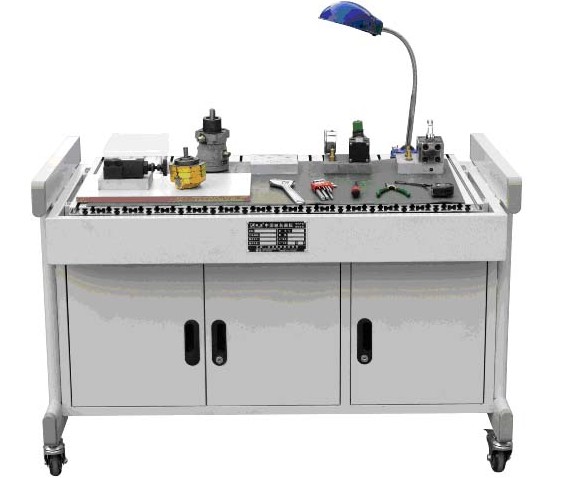

- 液壓元件拆裝實訓臺采用金屬框架制作，配有抽屜（帶鎖）尺寸為:1400mm×700mm×750mm臺面上鋪設防靜電皮墊，同時臺面上設有日光燈、小元器件盒。另外配備拆裝用的所有工具（螺絲刀、內六角、呆扳手、手套等）一、液壓元件拆裝實訓臺的實訓內容：
1. 齒輪泵拆裝測量與原理分析
2. 柱塞泵拆裝與原理分析
3. 葉片泵拆裝與原理分析
4. 執行元件的拆裝(液壓缸 液壓馬達)
5. 方向閥的拆裝與閥工作原理分析(電磁換向閥)
6. 溢流閥的拆裝與原理分析
7. 壓力閥的拆裝(各類溢流閥,減壓閥,壓力繼電器,順序閥)
8. 流量閥的拆裝與原理分析(調速閥,節流閥)
二、液壓元件拆裝實訓臺的配置清單：
序號 名稱 型號 數量 備注 1 低壓齒輪泵 CB-B4 2 2 葉片泵 YB-10B 1 4 直動式溢流閥 DBDH 1 6 高壓溢流閥 DB-10 1 7 減壓閥 J-10B 1 8 節流閥 L-10B 1 9 單向閥 I-10B 1 10 電磁換向閥 24E-10B-DV24 1 11 高壓換向閥 3WE6A-220V 1 12 單出桿雙作用液壓油缸 φ50/25-125 1 13 變量柱塞泵 SCY14-1B 1 14 葉片馬達 FQ 1 15 壓力繼電器 HX 1 16 調速閥 Q型調速閥 1 17 拆裝工具 內六角扳手一套、活動扳手二把、螺絲刀一把、老虎鉗一把、鋼皮尺一根、內卡一只 1 找不到想找的產品?請點擊 產品導航頁
