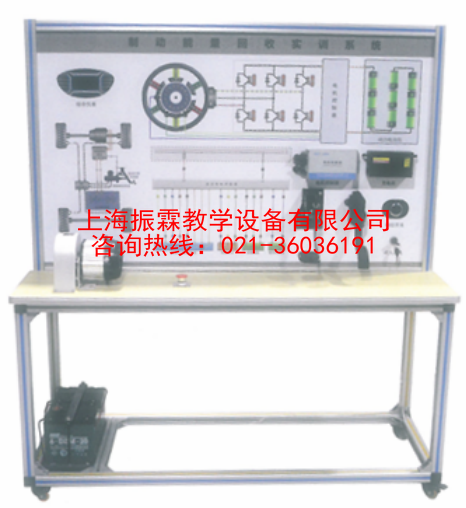

一、電機制動能量回饋實訓裝置的產品簡介：

　　選用純電動車驅動電機及控制系統(48V1KW直流無刷電機)真實器件制作，展示新能源車驅動電機及控制、制動能量回收系統的結構與工作原理，適合于各類院校對驅動電機及控制系統、制動能量回收理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。

二、電機制動能量回饋實訓裝置的功能特點：

　　1.安裝純電動車驅動電機及控制系統真實器件、包含充電機與充電插座、驅動電機、點火開關、電機控制器、檔位開關、加速踏板、電源開關、繼電器、電池等模塊等，真實可操作運行的純電動車驅動電機及控制系統，展示系統的結構與原理、動態演示系統工作過程。

　　2.實現純電動車制動能量回收系統結構及原理的認知，可操作體驗制動能量回收系統的工作過程，可完成制動能量回收系統性能檢測,輔以發光二極管進行系統能量流向的動態指示。

　　3.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板;學員可直觀對照圖板和實物，認識和分析系統的工作原理。

　　4.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

　　5.多功能儀表真實顯示制動能量回收系統電流與電壓、電機轉速等變化，實時顯示車速、電壓、檔位、電流、電池狀態參數等。

　　6.具有診斷接口，通過上位機軟件進行讀取系統數據流信息(包含剎車開關、檔位、電機轉速與電壓電流、電子油門、制動能量回收等工作狀態)與故障內容。

　　7.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點12個。

　　8.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

　　9.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

　　10.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

三、電機制動能量回饋實訓裝置的技術規格：

　　1.外形尺寸：1500×700×1700(長×寬×高)

　　2.面板外形尺寸：1448×940mm(長*寬)

　　3.移動腳輪：100*60mm

　　4.工作溫度：-40℃～+50℃

　　5.驅動電機與控制器：DC48V 1kw 3000rpm(直流無刷電機)

　　6.電池：磷酸鐵鋰離子動力電池組48V20AH帶充電機

四、電機制動能量回饋實訓裝置的實訓(實驗)項目：

　　1.驅動電機及控制系統維護與保養、使用操作,驅動電機與控制系統結構原理功能、故障診斷與維修;

　　2.電動機性能、能量管理檢測;

　　3.手動維修開關結構原理功能;

　　4.高壓互鎖的保護作用;

　　5.車載充電機工作原理和引腳定義，車載充電機常見故障和更換,電池充電操作;

　　6.DC-DC轉換器工作原理和引腳定義，DC-DC轉換常見故障和更換;

　　7.電子油門踏板工作原理和引腳定義，電子油門踏板常見故障和更換;

　　8.檔位控制器(開關)工作原理和引腳定義，檔位控制器(開關)常見故障和更換;

　　9.剎車能量回收的結構原理功能認識。
