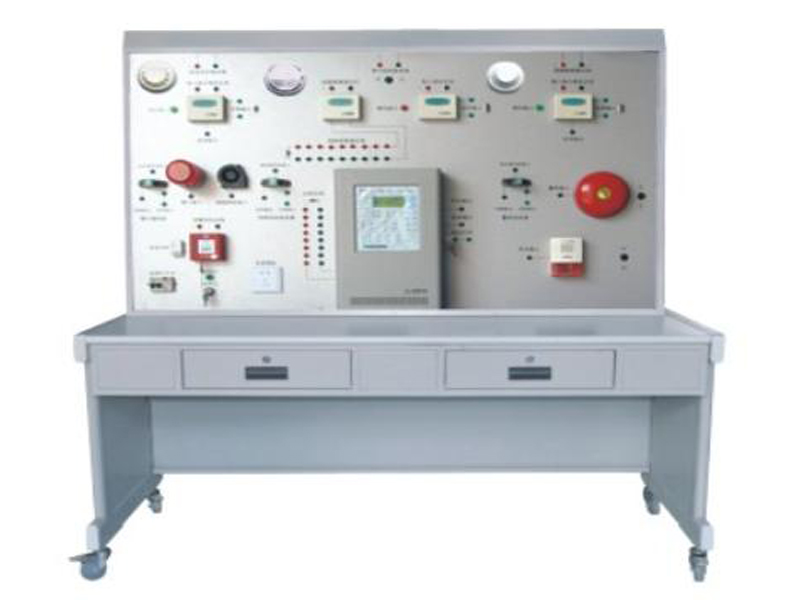

一、自動消防報警聯動實訓系統裝置的系統概述：

　　本系統在智能建筑中通常被作為智能建筑三大體系中的BAS(建筑設備管理系統)的一個獨立的子系統。該系統是通過消防系統中各個探測設備(煙感探測器及溫感探測器)的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。并可通過消防報警聯動監控計算機中心，對整個智能樓宇消防系統進行監控，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。

二、自動消防報警聯動實訓系統裝置的技術參數：

　　1、實訓臺工作電源：AC220V±10% 50Hz

　　2、工作環境：環境溫度范圍為-20℃～+45℃ 相對濕度<85%

　　3、外形尺寸：1580mm×700mm×1800mm

三、自動消防報警聯動實訓系統裝置的實訓內容：

　　1、系統設備認識及接線操作

　　2.、報警控制器、短路隔離器、聯動接口模塊的的安裝與連接

　　3、火災顯示盤的安裝、連接與使用

　　4、各種火災探測器的安裝與連接

　　5、智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接

　　6、元件地址編碼設置

　　7、系統的管理操作

　　8、系統的數據查詢操作

　　9、設備啟停操作

　　10、單點操作

　　11、聯動編程

　　12、線路故障的判斷與處理

　　13、程序設置錯誤的判斷與糾正

　　14、設計并安裝一個簡易應用系統

　　15、實驗室安全管理系統軟件

　　(1)該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態;單獨開啟關閉學生實驗臺電源;全部開啟或全部關閉實驗臺電源功能;定時預約實驗臺電源開啟關閉功能。

　　(2)在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數;實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警

　　(3)驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。

四、自動消防報警聯動實訓系統裝置的基本配置：

　　1、電源控制屏(鐵質雙層亞光密紋噴塑結構)

　　提供交流電源：單相交流電220V 50Hz，帶有過流保護

　　2、樓宇實訓桌

　　實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板結構堅固，形狀似長方體封閉式結構，造型美觀大方;設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

　　3、火災報警控制器(聯動型)

　　(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息

　　(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息

　　(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱

　　(4)可以現場編輯聯動公式

　　(5)2個總線回路，可連接254個現場器件

　　(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤;2臺設備操作盤;4臺(8區)滅火控制盤

　　4、火災顯示盤

　　GK702火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。

　　5、探測器

　　配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。

　　6.輸入模塊、控制模塊

　　輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。

　　7、聯動盤現場接口

　　(1)三線控制，接線部分簡潔方便，輕松實現啟?；卮鸸δ?

　　(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。

　　*8、消防控制仿真實訓軟件

　　*1)、虛擬消防噴水的手動操作，虛擬消防噴水的自動操作，根據虛擬火災發出報警信號和告警鈴聲;

　　*2)、虛擬沿海消防給水設備的手動操作，給水設備的自動操作，能根據設定壓力自動切換主水泵、備用水泵，以及虛擬變頻器運行頻率，使輸出水壓保持恒定;

　　*3)、虛擬模擬火災消防操作;

　　*4)、虛擬觸摸屏操作，模擬觸摸屏操作各種電器操作;

　　*5)、虛擬管材加工及熱熔機操作

　　*4)、虛擬模擬故障操作處理及設備維護操作;

　　*5)、實訓裝置能進行設備的360度旋轉觀察;

　　*6)、提供后續軟件免費升級和教學資源庫。

　　9、手動報警按鈕

　　火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號;

　　10、消防栓按鈕

　　火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。

　　11、聲光報警器、警鈴

　　現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。

　　12、電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
