一、通用給排水系統的系統功能：

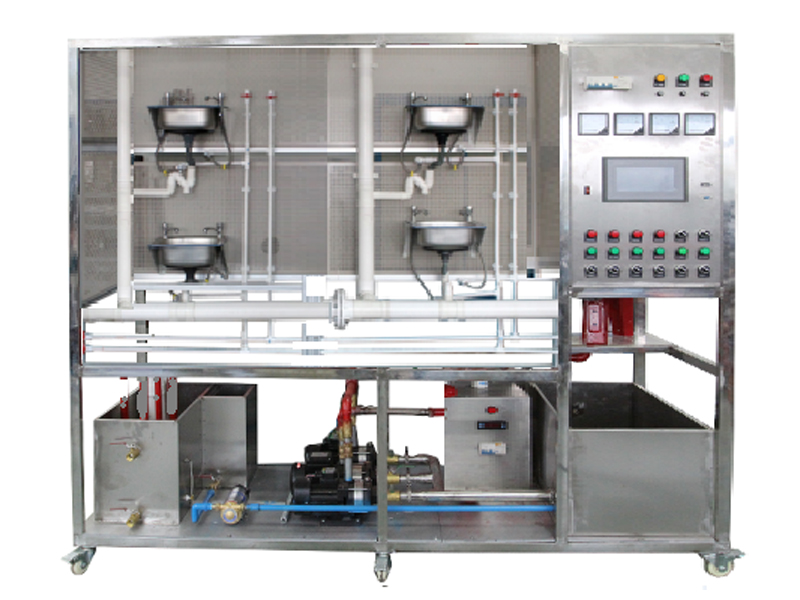

　　給排水對象模型整體采用不銹鋼框架進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、熱水給水系統、排水系統和控制系統四個部分組成。

　　生活給水系統主要有給水箱、給水泵、穩壓罐、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼管進行設計，可進行不銹鋼管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能;通過脈沖式水表可以完成用水量的計量。

　　熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。

　　排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管，沉水灣，等進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟?？刂频裙δ?。

　　給排水自動控制系統主要有電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、PLC控制器、變頻器、低壓電氣、水泵、水表、傳感器浮球式液位計、壓力變送器、組態監控軟件等組成。通過控制系統可實現給排水系統的自動化控制功能。

二、通過項目任務實施，可考察的職業能力：

　　1.系統竣工圖和控制電氣原理圖繪制

　　2.管材加工和連接

　　學習鍍鋅管、不銹鋼管、PPR、UPVC管的切割、套絲、熔接、連接。

　　3.配件和器件的安裝

　　完成生活給水系統、熱水給水系統和排水系統中管路配件的安裝;完成水泵、壓力變送器、水表、浮球液位計、水龍頭、生活水盆、淋浴器等水暖器件的安裝。

　　4.管道試壓與通水試驗

　　5.電氣設計、安裝與接線

　　水泵、配電柜、控制器、指令元件、操作元件的安裝、接線

　　6.控制程序設計與調試

　　(1)變頻控制程序設計與調試

　　(2)抄表計費程序設計

　　(3)生活水恒壓設計

　　(4)給排水監控程序設計

　　(5)組態監控系統設計

三、通用給排水系統的主要技術參數：

　　1.工作電源：三相四線制AC380V±10% 50Hz;

　　2.給排水模型外形尺寸：2.20m×0.79m×1.9m(長×寬×高);

　　3.給排水模型主框架材料：304不銹鋼;

　　4.整機功耗：<4.5KVA;

　　5.裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定;

　　6.安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能;安全性符合相關的國標標準，所有材質均符合環保標準。

　　*7、實驗室遠程管理系統軟件

　　*1)該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態;單獨開啟關閉學生實驗臺電源;全部開啟或全部關閉實驗臺電源功能;定時開啟關閉電源功能。

　　*2)該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。

　　*3)所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

　　*4)用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

　　建筑電氣控制仿真軟件

四、通用給排水系統可以完成的實訓項目：

　　熱水系統實訓

　　實訓項目一：配件和器件的安裝：完熱水給水系統中管路配件的安裝;溫度的控制，熱水管路的連接

　　實訓項目二：管材加工和連接：PPR、UPVC管的切割、套絲、熔接、連接。

　　生活水系統實訓

　　實訓項目一：配件和器件的安裝：給水系統中管路配件的安裝;

　　實訓項目二：壓力變送器、水表、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。

　　排水系統實訓

　　實訓項目一：排水管路結構安裝

　　實訓項目二：系統原理認識與了解

　　實訓項目三：浮球液位計的安裝

　　電氣軟件實訓項目

　　實訓項目一：系統竣工圖和控制電氣原理圖繪制

　　實訓項目二：控制程序設計與調試:(變頻控制程序;抄表計費程序;噴淋滅火控制程序;給排水監控程序;組態監控系統)

　　實訓項目三：管道試壓與通水試驗

　　實訓項目四：電氣設計、安裝與接線：水泵、配電柜、控制器、指令元件、操作元件的安裝、接線。
