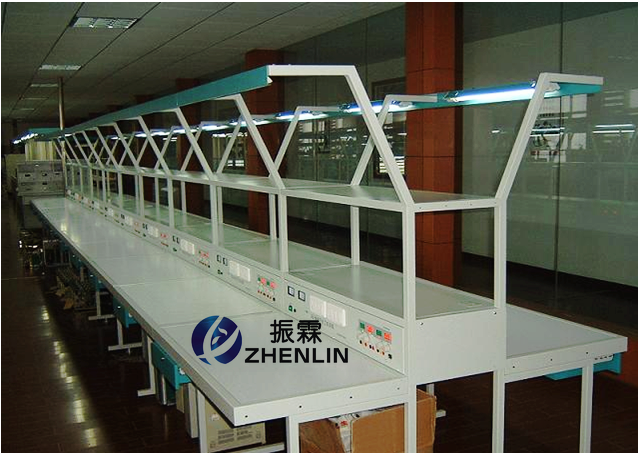

ZLKM-905型電子工藝技術實驗臺
- 電子工藝技術實驗臺（雙面雙工位）是根據各類院校建議和需求而研發的新一代電子流水線實驗臺，結構新穎、合理、工藝先進，實驗臺環境接近工業現場，通過開設一系列生產實習、工藝實習、課程設計，使學生具備電路設計、調試及電話、收音機、擴音器、無線電發送、接收器等產品的安裝、測試的技能，提高學生實際動手能力，加強學生與工廠的實際直接接軌。
一、電子工藝技術實驗臺（雙面雙工位）技術性能：
1、輸入電源： 220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜200VA
4、外形尺寸：單個實訓臺的尺寸為1.1m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。二、電子工藝技術實驗臺（雙面雙工位）系統配置：
實訓裝置主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1、實驗臺：實驗臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工業型材6根、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2、電源柜：電源柜的輸入電源為2200V±10% 50Hz，最大電流20A，可以提供25套（既50工位）實訓臺的電源；且具有電源指示、漏電保護功能，使用安全可靠。
3、實訓掛件（2套/臺）：
1）直流電源單元：提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。
2）信號源單元：信號源提供正弦波、三角波、方波三種波形，輸出頻率范圍2Hz～47KHz，幅度為0～12V可調；頻率計的測頻范圍為0.1Hz～100KHz。
4、實訓線路板（2套/臺）：
5、實訓工具套件（2套/臺）：元件盒5只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，斜口鉗1把，一十字螺絲刀各一把。序號 實訓線路板 能力目標 1 光控音樂門鈴 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 2 可調式串聯型晶體管穩壓電路 了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 3 臺燈調光電路 了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 4 集成穩壓電源 了解三端集成穩壓電源LM317的接線方法和應用 5 門鎖防盜報警器 了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 6 聲光雙控節電燈 了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用 7 調頻無線話筒 了解振蕩電路的工作原理 8 文氏橋振蕩器 掌握運放741的工作特點及振蕩器的工作原理和應用 9 模擬“知了”電子電路 掌握多諧振蕩器和音頻振蕩器的工作原理及應用； 10 門鎖防盜報警器 進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 11 實用模擬自然風控制器 掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法； 12 六管超外差式調幅收音機 掌握收音機的工作原理及調試方法 13 集成FM收音機 SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； 14 編碼電子鎖電路 了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 15 七彩循環裝飾燈控制器 熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 16 LED數字鐘 熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實驗調試方法
————————————————————————————————————————————————————
