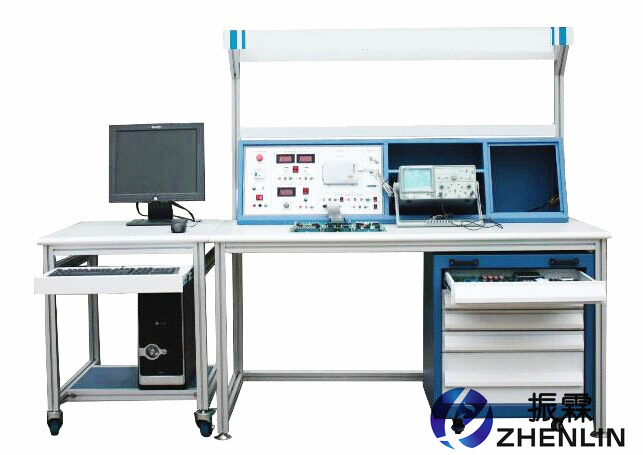

ZLKM-901型可編程電子器件制作實訓設備
- 一、可編程電子器件制作實訓設備概述：
可編程電子器件制作實訓設備參照國家人力資源與社會保障部頒發的《無線電調試工》高級（三級）、技師（二級）及《電子設備裝接工》高級（三級）、技師（二級）等國家職業標準實訓技能要求開發。整體設備按設計、裝配、調試三工位功能設計，采用模塊化設計組合式運用的設計理路 ，配置有最小單片機單元模塊、數據輸入單元模塊、數據顯示單元模塊、數據轉換單元模塊、數據存儲單元模塊、輸出驅動單元模塊、萬能電路板、典型電子產品實物模型及常用電子元器件庫等。
學員可根據工作任務的要求選擇相應的單元模塊搭建可編程器件電子產品應用系統，也可按照工作任務要求選擇設計其中的某部分單元電路完成各類可編程器件電子產品的設計、制作與調試。適用于各類技工院校、職業院校用于《無線電調試工》、《電子設備裝接工》高級及技師相關課程的實訓考核，也可適用于電子技術課程的教學實訓、創新設計及技能競賽。二、可編程電子器件制作實訓設備技術指標：
1、工作電源：三相五線 380V±5% 50HZ
2、安全保護：漏電保護,過流保護，熔斷器保護
3、外形尺寸： 2150 mm×800 mm×1590 mm
4、仿真器：南京偉福 SP-51
5、直流穩壓可調電源：0~30V/2A 帶過流保護自動復位
6、直流穩壓電源：5V/5A ±12V/2A 24V/3A
7、額定功率：0.8KW
8、環境溫度：-10℃~50℃
9、相對溫度：≤85%
三、可編程電子器件制作實訓設備產品特點：
1、開放式設計：可根據實訓考核課題在可編程器件庫及電子元件庫中選擇合適的電子器件，利用配 置的實訓工具及檢測儀器進行設計與制作。
2、模具化運用：可編程器件單元板庫、電子元件庫、實訓工具庫、實訓工具架采用特定形狀壓膜存放，分類清晰，擺放整齊。
3、積木式結構：根據可編程器件電子產品的技術應用分類配置有單元模塊，可按照工作任務書的要求選擇相應的單元模塊組成控制電路。
四、可編程電子器件制作實訓設備實訓項目：
1、跑馬燈實訓
2、轉彎燈實訓
3、工業順序控制
4、簡單I/O擴展
5、A/D轉換實訓
6、D/A轉換實訓
7、I2C存儲卡讀寫實訓
8、語音芯片ISD1730控制實訓（錄音）
9、語音芯片ISD1730控制實訓（放音）
10、繼電器控制實訓
11、步進電機控制實訓
12、小直流電機閉環調速實訓
13、LED16*16點陣顯示實訓
14、128*64 LCD液晶顯示實訓
15、單片機RS232 / RS485串行發送接收實訓（雙機通訊）
16、基于DS18B20的智能溫度測量實訓
17、單片機系統中的紅外線通信實訓
18、TL549 串行A/D轉換實訓
19、TLC5615 10位 D/A串行轉換實訓
20、PCF8563實時時鐘/日歷芯片實訓
21、MAX813L看門狗復位電路實訓
22、LM331電壓/頻率轉換實訓
23、串行存儲芯片93C46讀寫實訓
24、AT24C02 I2C總線存儲器讀寫實訓
25、PWM脈沖寬度調制實訓
26、74LS164串進并出實訓
27、165并串轉換實訓
28、電子音樂演奏實訓
29、晶閘管控制實訓
30、傳感器控制實訓
31、USB2.0通訊實訓
五、可編程器件制作實訓設備配置：
序號 設備名稱 功能描述 備注 1 鋁型材桌身 桌體內置實訓模塊放置區，同時最多放置6個實訓模塊 2 鋁型材電腦桌 放置電腦 3 電源實訓屏 為實訓模塊或執行機構提供電源，220VAC,交流低壓可調電源：0-24V。雙直流可調電源：0-30V，穩壓電源：+5VDC, ±12VDC,+24VDC以及偉福仿真器，通信接口（USB,RS232,LPT） 4 雙系統單片機實訓單元 本系統由典型51單片機和工業用PIC單片機組成。 A配套軟件 1） 51波特率計算軟件 用于波特率自動計算 2） 51定時初值計算軟件 用于定時器初值自動計算 3） 通信接口自動調試軟件 用于通信串口自動調試 4） 漢字內碼自動轉換軟件 用于漢字到計算機碼的自動轉換 5） WAVE軟件 用于51單片機編程與調試用 6） 流碼軟件（現場演示） 此軟件用于PIC單片機編程，是目前世界上最好的單片機圖形化編程軟件之一。由項目流程圖直接生成C代碼和核文件，在美和西歐發達國家正在廣泛使用。可大大提高編程效率。 B顯示部分 1） 16位邏輯電平顯示 16個發光二極管與驅動IC組成。用于：16位發光二極管指示高低電平 2） 6位動態數碼管顯示 6個數碼管與驅動IC組成。用于：數碼管顯示6位數字 3） 16*16點陣顯示 16*16點陣與驅動IC組成。用于：16*16點陣顯示任意漢字 4） 1602液晶顯示 1602液晶屏組成。用于：液晶屏顯示16*2個字符 5） 12864點陣圖文液晶顯示 12864液晶屏組成。用于：液晶屏顯示漢字與圖形 C指令部分 6） 8位開關量輸入 8個撥動開關與上拉電阻組成。用于：撥動開關以自鎖方式輸出高低電平 8位獨立式鍵盤 8個輕觸開關與上拉電阻組成。用于：按下開關以點動方式輸出高低電平 蜂鳴器 蜂鳴器組成。用于：低電平輸入蜂鳴器發出聲音 可調電壓 電位器組成。通過電位器調節，輸出0-5V模擬電壓 7） 陣列式鍵盤（4*4） 16個輕觸開關與上拉電阻組成，用于：擴展鍵盤 8） 傳感器輸入信號轉換(8組光藕24V轉5V) 8組光藕組成。用于：將傳感器輸出的0-24V電平轉換成0-5V電平 D 數據轉換部分 9） A/D 0809轉換實驗 ADC0809、74LS02組成。用于：模擬信號轉為8位數字信號 D/A 0832轉換實驗 DAC0832、UA741組成。用于：8位數字信號轉為模擬信號，輸出0-5V模擬電壓 10） TLC549 串行A/D轉換，TLC5615 10位 D/A，串行轉換PWM轉換，LM331電壓/頻率轉換 TLC549、TLC5615、HA17324、LM331組成。用于：數據轉換 11) 165并串轉換 2片74LS165組成。用于：并口輸入信號轉換成串口輸出信號 164串并轉換 2片74LS164組成。用于：串口輸入信號轉成并口輸出信號 E常用接口芯片部分 12) 單片機系統模塊 可進行仿真實驗，燒錄 13) 單次脈沖與時鐘 74LS04、74LS00、74LS393、74LS74組成。用于：為其它實驗提供單次脈沖與時鐘，點動輸出單次脈沖，輸出時鐘： 8M、4M、2M、1M、500K、250K、125K、62.5K、31.25K。 14） PCF8563實時時鐘/日歷DS18B20溫度傳感器MAX813L看門狗復位電路 PCF8563、DS18B20、MAX813L組成。用于：時鐘/日歷與溫度傳感器及看門狗復位電路 15） I/O口擴展（74LS245,74LS273） 74LS245、74LS273、74LS32組成。用于：擴展單片機的I/O口，74LS245擴展輸出口，74LS273擴展輸入口。 16） ISD1730語音錄放 麥克風，ISD1730組成，用于：錄放30秒的語音，增加系統語意提示功能 音頻驅動 LM386，喇叭組成。用于：音頻信號轉為聲音 F常用外設控制接口部分 17） 直流電機控制接口 直流電機，三極管，霍爾開關組成。用于：控制電機的速度 18） 步進電機控制接口 步進電機，驅動IC組成。用于：控制步進電機方向與速度 19) 繼電器控制接口（4組） 4組繼電器與驅動IC組成。用于：弱電控強電 雙向可控硅隔離驅動接口 雙向可控硅與光藕組成。用于：弱電控強電 G存儲器接口芯片部分 20) 20. IC卡，93C46串行EPROM ，AT24C02 I2C總線存儲器 IC卡、93C46、AT24C02 I2C組成。用于：進行數據存儲 H通信部分 21) RS232通信接口，RS485通信接口，紅外線通信 RS232、RS485、紅外線接收器組成。用于：以不同的方式與單片機之間通信 22) USB通信接口 USB模塊組成。USB模塊與單片機之間通信 5 萬能板 練習焊接與搭接電路 6 元器件存儲柜 存儲常用電子元器件與實驗?zāi)K 7 常用實訓工具 存儲實訓中常用的工具，統一管理 8 單片機典型實訓模型 1） 交通燈實驗系統 實景交通燈模型，可用于學生畢業設計和創新實驗。 2） 智能汽車實驗系統 智能化汽車實驗系統，尋跡、紅外、顯示等。用于編寫程序控制機器汽車完成規定動作。 3） 自動分揀機 7 計算機 選配 8 雙綜示波器 選配 9 頻率計 選配
————————————————————————————————————————————————————
