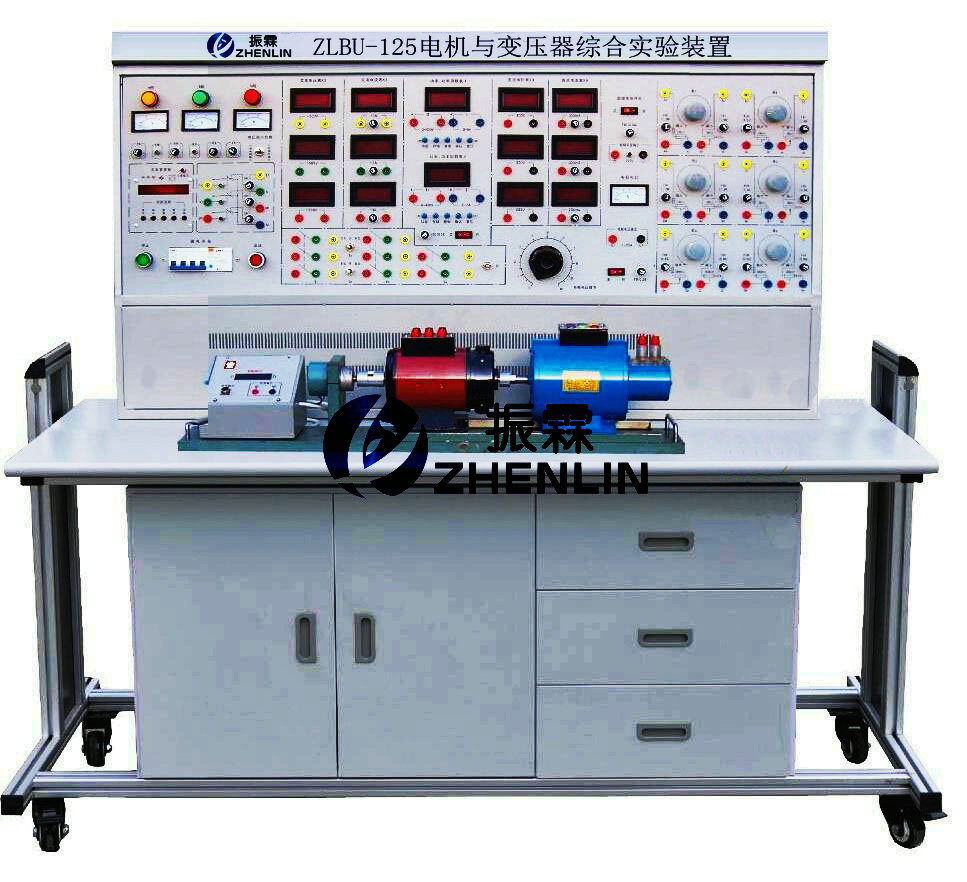

ZLBU-125型電機與變壓器綜合實驗裝置
電機與變壓器綜合實驗裝置能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗。裝置設計新穎、結構合理、外觀豪華氣魄,適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗設備。
一、電機與變壓器綜合實驗裝置的特點:
1、綜合性強:即能完成“電機拖動”實驗又能完成單、三相變壓器實驗,還可擴展電氣控制技術實驗。
2、整套性強:從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。
3、電機導軌采用不銹鋼制造,底板采用20mm厚軋鋼板,電機運行噪音小,永不變形,保證了設備長期運行。
4、用“校正直流測功機”測原動機輸出功率,完全克服了以往“渦流測功機”死區大、誤差大的缺點。配套的小型電機經過特殊設計,其特性和參數可模擬中小型電機,學生通過實驗可加深對電機理論的理解。
5、設有電壓型和電流型漏電保護,相間、線間過載或短路由單片機全程監控自動保護功能。
6、設有定時器兼報警記錄儀,適應實驗室的開放式教學,便于老師對實驗的管理與考核。
二、電機與變壓器綜合實驗裝置的技術性能:
1、輸入電源:三相四線380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)
3、裝置容量:<1.5KVA
4、重 量:300Kg
5、外形尺寸:1600×750×1300(mm)
三、電機與變壓器綜合實驗裝置的實驗項目:
(一)直流電機實驗
1、認識實驗
2、直流發電機
3、直流并勵電動機
4、直流電動機啟動:串電阻啟動、降壓啟動
5、直流電動機改變轉向的方法
6、直流電動機調速特性實驗:改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓
(二)單相變壓器實驗
1、單相變壓器變比K
2、單相變壓器空載實驗,測取變壓器空載數據IO、PO和UO。
3、單相變壓器短路實驗,測取變壓器短路數據UK、IK和RK。
4、單相變壓器負載實驗,測取變壓器負載數據UZ = f(IZ)。
(三)三相變壓器實驗
1、三相變壓器繞組極性的測定
2、三相變壓器聯結組別的測定
(四)異步電動機實驗
1、三相繞線式異步電動機定子電阻的測試
2、三相異步電動機空載實驗:測取空載時電壓U0,電流I0、三相功率P0,繪制空載特性曲線
3、三相異步電動機短路實驗:測取短路時電壓UK,電流IK、功率PK,繪制短路特性曲線
4、三相異步電動機參數的求取
5、三相異步電動機在各種運行狀態下的機械特性
(五)三相同步電動機實驗
(六)三相線繞式異步電動機實驗
(七)電力拖動控制實驗項目
1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、具有自鎖的正轉控制線路
4、具有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動
13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗制動控制線路
17、全波整流能耗制動控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、單相運行反接制動控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電路聯鎖控制線路
24、主電路聯鎖控制線路
25、C6140普通車床電氣控制線路
26、C650-2普通車床電氣控制線路
27、M7120平面磨床電氣控制線路
28、M7130K平面磨床電氣控制線路
29、M1432A萬能外圓磨床電氣控制線路
30、X62W型萬能銑床電氣控制線路
31、Z3050搖臂鉆床電氣控制線路
32、Z3040B搖臂鉆床電氣控制線路
33、Z35搖臂鉆床電氣控制線路
34、T68臥式鏜床電氣控制線路
35、雙速電機手動變速器控制線路
36、雙速電機時間繼電器控制強路
37、同步電動機的能耗制動控制線路
38、三相線繞式異步電動機手動控制線路
39、三相線繞式異步電動機自動起動控制線路
四、電機與變壓器綜合實驗裝置的基本配備:
(一)實訓屏(鐵質雙導亞光密紋噴塑,鋁質面板)
1、交流電源:提供三相0~450V可調交流電源,同時可得到單相0~250V可調的交流電源(配有一臺三相同軸聯動自耦調壓器,功率1.5KVA)??烧{(diào)交流電源輸出處設有過流保護裝置,當相間、線間過電流或直接短路均能告警并切斷電源。配有三只指針式交流電壓表,通過切換開關,可指示三相電網電壓和三相調壓輸出電壓,并有指示燈指示外部電源輸入和工作電源輸出。
2、勵磁電源:直流220V/0.5A,具有短路保護
3、電樞電源:直流0-220V/2A連續可調電源一路,具有短路保護
4、連續可調交流電源:0-240V連續可調,具有短路保護
5、可調同步勵磁電機電源:0-40V/2A連續可調,具有短路保護
6、定時器兼報警記錄儀:具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。
7、測量儀表:
(1)直流數顯電流表三只:量程2000mA,0.5級
(2)直流數顯電壓表三只:量程300V,0.5級
(3)交流數顯電流表三只:量程3A,0.5級
(4)交流數顯電壓表三只:量程500V,0.5級
(5)智能型功率、功率因數表二只:由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路,同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級,功率因數測量范圍0.3-1.0,電壓電流量程為450V和5A,能自動判別負載性質(感性顯示“L”,容性顯示“C”,純電阻不顯示),并可存儲15組測量數據,供隨時查閱。
8、三相轉換開關二組,單相轉換開關一組
9、三相可調電阻器(三組90Ω×2/1.3A)
10、三相可調電阻器(三組900Ω×2/0.41A)
(二)器材配備
1、單相變壓器三只,原邊220V/0.35A,副邊55V/1.4A
2、直流并(他)勵電動機 1臺
3、復勵直流電動機 1臺
4、校正直流測功機 1臺
5、三相同步電動機 1臺
6、繞線式交流異步電動機 1臺
7、三相異步電動機 1臺
8、三相雙速異步電動機 1臺
9、電氣控制實驗?zāi)K:
GMY-01 繼電控制實驗箱一; GMY-02 繼電控制實驗箱二;
GMY-03 繼電控制實驗箱三; GMY-04 繼電控制實驗箱四;
GMY-05 繼電控制實驗箱五; GMY-06 繼電控制實驗箱六;
GMY-07 繼電控制實驗箱七; GMY-08 繼電控制實驗箱八;
10、不銹鋼電機導軌:光碼盤測速系統及數顯轉速表,不銹鋼導軌平整度好、無應力變形、加工精細、同心度與互換性好、電機運行噪音小。
11、燈箱負載
12、安全導線:采用高可靠護套結構手槍插連接法,具有柔軟、耐壓高、強度大、防硬化、韌性好等優點。
(三)實驗桌:
實驗桌主體為雙層鐵質亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,造型美觀大方。
————————————————————————————————————————————————————
溫馨提示:
1、上海振霖:公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到;
2、貨品驗收:收貨時請現場檢查電機與變壓器綜合實驗裝置的貨品外觀,核實電機與變壓器綜合實驗裝置的型號、數量及配件,拒收處于受損狀態的電機與變壓器綜合實驗裝置并及時聯系上海振霖公司;
3、質保說明:上海振霖公司將為你提供電機與變壓器綜合實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對電機與變壓器綜合實驗裝置的免費維修,超出條件承諾時提供對電機與變壓器綜合實驗裝置的有償維修;
4、退貨/換貨:單方面原因?qū)е碌碾姍C(jī)與變壓器綜合實驗裝置錯誤或電機與變壓器綜合實驗裝置購買數量錯誤,造成電機與變壓器綜合實驗裝置的退換貨要求,將不被接受;
5、貨期說明:電機與變壓器綜合實驗裝置的發貨期為參考值,如您需要了解電機與變壓器綜合實驗裝置的精確貨期,請與振霖的銷售人員聯系;
6、其他事項:如對電機與變壓器綜合實驗裝置有任何疑問,請致電:021-36036191 ,我們將由專業技術人員為您解答電機與變壓器綜合實驗裝置的相關疑問,我們還可以幫您推薦符合您要求的電機調速實驗裝置等相關產品!
