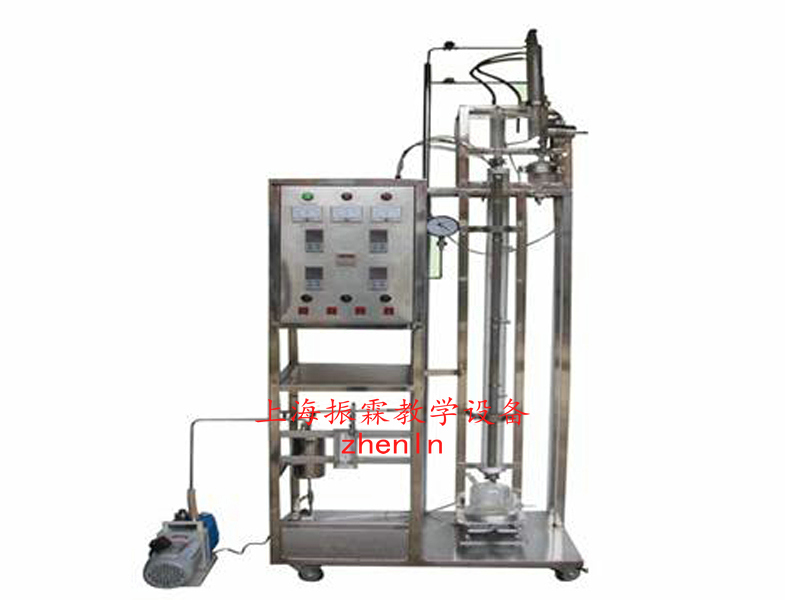

ZL-HG28型恒沸精餾實驗裝置
一、恒沸精餾實驗裝置的功能:
1、通過實驗加深對共沸精餾過程的理解。
2、熟悉共沸精餾設備的構造,掌握共沸精餾操作方法。
3、能夠對共沸精餾過程做全塔物料衡算。
4、學會使用阿貝折射儀分析液體組成。
二、恒沸精餾實驗裝置的主要配置:
玻璃精餾塔、冷凝器、油水分離器、再沸器、預熱器、溫度控制儀、溫度顯示儀、壓力表、不銹鋼框架、控制屏。
三、恒沸精餾實驗裝置的公用設施:
水:裝置需冷卻水,自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?/span>
液:裝置自帶玻璃高位槽。實驗時進入精餾塔釜。
電:電壓AC220V,功率2KW,標準單相三線制。
四、恒沸精餾實驗裝置的主要技術參數:
1、玻璃塔體(填料):φ30×1400mm,無側口,φ3x 3 mm不銹鋼θ環型填料;填料層高:1200mm;蒸餾釜容積:500ml。
2、塔釜加熱器:智能化控溫電加熱套,功率800W;塔外壁鍍有金屬保溫膜,通電使塔身加熱保溫,功率300W。
3、塔頂、塔釜測溫數字顯示,數顯儀表精度FS≤0.2%。
4、塔頂冷凝管為蛇形冷凝器帶油水分離器結構(帶擺動回流),既可采用分相回流,又可采用混相回流?;亓鞅瓤刂破鳎簳r間繼電器,按秒進行時間控制。
5、數字溫度顯示儀,釜溫0~150℃,餾出溫度:0~100℃。精度:0.1℃。
6、正泰電器:接觸器、開關、漏電保護空氣開關。
7、304不銹鋼儀表柜:測控、電器設備在實驗架上。
8、外形尺寸:1200×550×1800mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。
五、恒沸精餾實驗裝置的技術指標:
常規恒沸精餾實驗裝置: 測控組成 變量 檢測機構 顯示機構 執行機構 回流比 回流比繼電器 回流比控制顯示儀 回流比控制顯示儀 塔節溫度 PT100鉑電阻 數字溫度儀表 無 塔頂溫度 PT100鉑電阻 數字溫度儀表 無 塔釜溫度 PT100鉑電阻 數字溫度控制儀 固態調壓模塊 數字型恒沸精餾實驗裝置: 測控組成 變量 檢測機構 顯示機構 執行機構 回流比 回流比繼電器 回流比控制顯示儀,精度:0.5%FS 回流比控制顯示儀 塔節溫度 PT100鉑電阻 數字溫度儀表,精度:0.5%FS 無 塔頂溫度 PT100鉑電阻 數字溫度儀表,精度:0.5%FS 無 塔釜溫度 PT100鉑電阻 數字溫度控制儀,精度:0.5%FS 固態調壓模塊 軟件組成 模擬模塊:高達16位分辨率,內建RS485通訊模式;功能:溫度、回流比等模擬量信號采集,配數據采集軟件一套,在線工業組態軟件一套
溫馨提示:
1、上海振霖:公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到;
2、貨品驗收:收貨時請現場檢查恒沸精餾實驗裝置的貨品外觀,核實恒沸精餾實驗裝置的型號、數量及配件,拒收處于受損狀態的恒沸精餾實驗裝置并及時聯系上海振霖公司;
3、質保說明:上海振霖公司將為你提供恒沸精餾實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對恒沸精餾實驗裝置的免費維修,超出條件承諾時提供對恒沸精餾實驗裝置的有償維修;
4、退貨/換貨:單方面原因導致的恒沸精餾實驗裝置錯誤或恒沸精餾實驗裝置購買數量錯誤,造成恒沸精餾實驗裝置的退換貨要求,將不被接受;
5、貨期說明:恒沸精餾實驗裝置的發貨期為參考值,如您需要了解恒沸精餾實驗裝置的精確貨期,請與振霖的銷售人員聯系;
6、其他事項:如對恒沸精餾實驗裝置有任何疑問,請致電:021-36036191 ,我們將由專業技術人員為您解答恒沸精餾實驗裝置的相關疑問,我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備、汽車發動機實訓設備、新能源汽車實訓設備、維修電工實訓臺、PLC可編程實訓臺、機械創新實訓臺、熱工實訓設備、電力電子電拖教學設備、電子工藝教學設備、電機實訓教學設備、全車電路汽車教學設備、汽車發動機教學設備、模電數電教學設備、單片機教學實訓設備、汽車示教板實訓設備、傳感器教學設備、智能樓宇實驗室、新能源教學實訓設備、機械構造仿真實訓設備、電梯模型教學實訓設備、制冷制熱實訓設備、環境工程實驗設備、化學工藝實驗室設備、過程控制實訓設備、熱工類教學設備、液壓氣動教學設備等相關產品!
————————————————————————————————————————————————————
