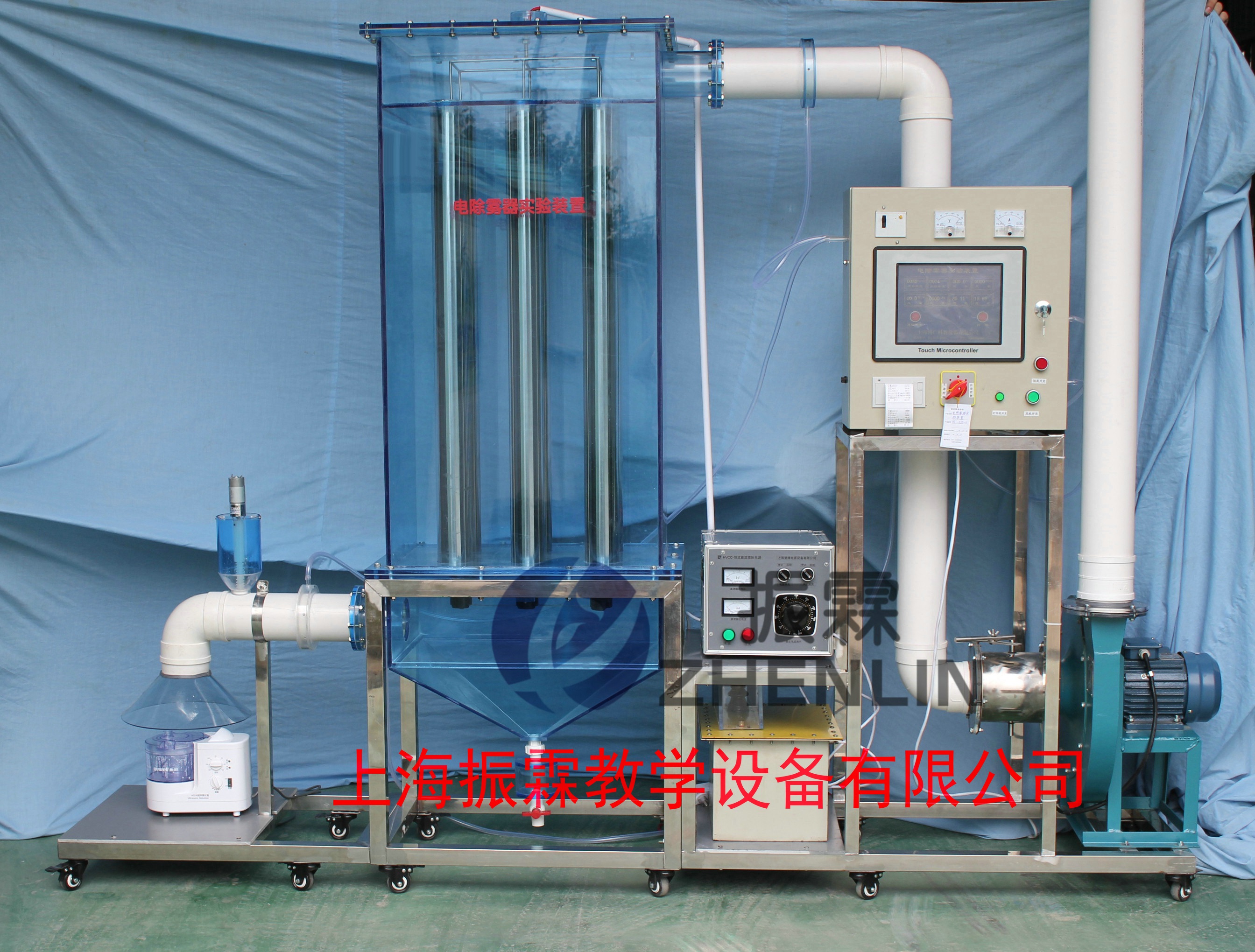

一、數據采集電除霧器實驗裝置的原理、用途及特點：

　　電除塵器的除塵原理是使含塵氣體的粉塵微粒，在高壓靜電場中荷電，荷電塵粒在電場的作用下，趨向集塵極，帶負電荷的塵粒與集塵極接觸后粘附于集塵極表面上，為數很少帶電荷塵粒沉積在截面很小的放電極上。然后借助于振打裝置使集塵極抖動，將塵粒振脫而落到除塵器的集灰斗內，達到收塵目的。板式電除塵器模型具有較高的除塵效率，適于教學使用，易于操作，方便演示。其特點：該除塵器氣流均布;殼體結構、振打消灰簡單;處理煙塵顆粒范圍廣;對煙塵的含塵濃度適應性好;壓力損失小;能耗低;耐高溫及腐蝕;捕集效率高;容易自動化控制;運行費用低;維護管理方便。

二、數據采集電除霧器實驗裝置的主要技術參數及指標：

　　1、環境溫度：5℃～40℃

　　2電場電壓：0～30KV、

　　3、處理氣量：50-250m3/h

　　4、除霧效率約：90%、

　　5、電暈極有效驅進速度：10cm/s、

　　6、電場斷面風速：0。8-1m/s、

　　7、通道數：6個、

　　8、壓力降：<200Pa，

　　9、霧化氣體含水量：<50g/ m3、

　　10、電除霧器外形尺寸：長600mm×寬500mm×高1200mm、

　　11、裝置外形尺寸：長2200mm寬500mm高1700mm、

　　12、工作電源：AC220V±10%、50Hz，單相三線制，功率2000W;安全保護：具有接地保護、漏電保護、過流保護;

　　13、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;

三、數據采集電除霧器實驗裝置的主要配置：

　　1、在線進、出粉塵濃度檢測系統(日本進口傳感器)2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM;

　　2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA;風量、風速測量精度：±1%;

　　3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA(4線制)、供電9-36VDC;

　　4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s(MAX)、分辨率8點/mm和384點/行、有效打印寬帶48mm;

　　5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

　　6、電除霧器1套：透明有機玻璃材質、厚度10mm，含包括附件：集塵極6只、放電極6只、排水槽1套、

　　7、高壓電霧發生器1套：含變壓器1臺、能顯示電壓和電流，紋波小、儲能低和高穩定度、高可靠性，負載端短路時電源具有自動斷電復位輸出電壓清零功能，能更好的保護人生安全和增加設備使用壽命;

　　8、超聲波霧化器1臺、

　　9、氣塵靜態混合器1套：采用箱式靜態混合器;

　　10、人工監測進出口2組、測壓點2組、透明測壓軟管1批;

　　11、有機玻璃粉塵自動加料裝置1套、有機玻璃卸除灰塵裝置1套;

　　12、離心通風機1臺：(電壓：220V、功率1.1Kw、轉速2900r/min)、

　　13、變頻器1套：控制風機轉矩調節風量大小;

　　14、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　15、 Ø 110連接管路及控制球閥

　　16、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
