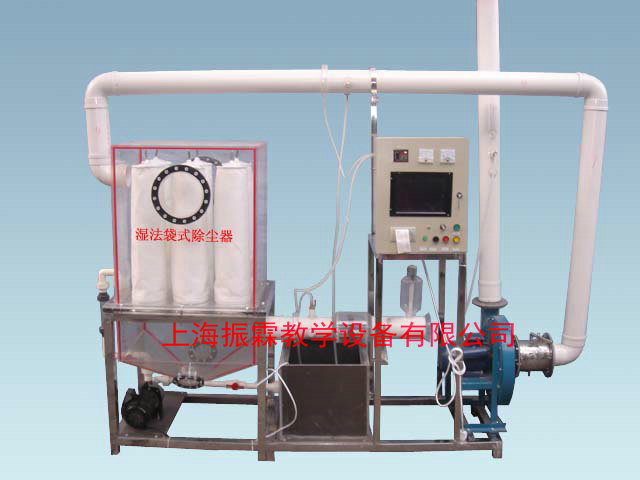

一、數據采集濕法袋式除塵器的原理 、用途及特點：

　　布袋除塵器由于其高效穩定除塵效果目前正得到越來越廣泛的應用。一些研究者嘗試擴大布袋除塵器的應用領域如脫硫除塵一體化，濕式布袋除塵器就是其中的一種。其結構型式與普通布袋除塵器類似，不同處在于采用液體沖洗清灰，設想的功能是提高布袋除塵器對高溫氣體的應對能力，同時洗滌去除氣體中的一些有害組分。本設備為濕式布袋凈化實驗原理演示裝置。

二、數據采集濕法袋式除塵器的技術指標及參數：

　　1、使用環境溫度：5℃～40℃、

　　2、氣體流動方式為內濾逆流式，動力裝置布置為負壓式。

　　3、處理氣量 50-250m3/h，除塵效率：>98%，風壓為280mmH2O

　　4、裝置共有6個濾袋，過濾速度為1m/min。濾袋材質為：滌綸針刺氈覆膜濾袋、濾袋過濾面積、0.35平方米、Φ160×700 mm、濾袋為內濾式、

　　5、裝置總體尺寸：長×寬×高=2300mm×600mm×1800mm

　　6、裝置主體結構為有機玻璃制成。

　　7、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W;安全保護：具有接地保護、漏電保護、過流保護;

　　8、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;、

三、數據采集濕法袋式除塵器的主要配置：

　　1、在線進、出粉塵濃度檢測系統(日本進口傳感器)2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM;

　　2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA;風量、風速測量精度：±1%;

　　3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA(4線制)、供電9-36VDC;

　　4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s(MAX)、分辨率8點/mm和384點/行、有效打印寬帶48mm;

　　5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

　　6、濕法除塵器1套、透明有機玻璃材質、壁厚10mm、含卸除灰塵裝置;

　　7、濾袋6個：(過濾速度為1m/min。濾袋材質為：滌綸針刺氈覆膜濾袋、濾袋過濾面積、0.35平方米、Ø 160×700 mm、濾袋為內濾式)

　　8、1貯液箱1只、白色PP板材質、厚度10mm，500×500×500mm、底板上安裝有放空閥，方便將水排凈;

　　9、流量測量與調節：進水流量計1只：量程100~1000L/h;

　　10、防腐蝕提升磁力水泵1臺、流量：27～32(L/min)、揚程：3.1～4.3(m)功率30W;

　　11、有機玻璃粉塵自動加料裝置1套：立式加料;

　　12、氣塵靜態混合器1套：采用箱式靜態混合器;

　　13、人工監測進出口2組、測壓環2組、透明測壓軟管1批;

　　14、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min;

　　15、變頻器1套：控制風機轉矩調節風量大小;

　　16、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　17、 Ø 110連接管路及控制球閥

　　18、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
