一、板式靜電除塵器的原理、用途及特點：

　　電除塵器的除塵原理是使含塵氣體的粉塵微粒，在高壓靜電場中荷電，荷電塵粒在電場的作用下，趨向集塵極，帶負電荷的塵粒與集塵極接觸后粘附于集塵極表面上，為數很少帶電荷塵粒沉積在截面很小的放電極上。然后借助于振打裝置使集塵極抖動，將塵粒振脫而落到除塵器的集灰斗內，達到收塵目的。板式電除塵器模型具有較高的除塵效率，適于教學使用，易于操作，方便演示。其特點：該除塵器氣流均布;殼體結構、振打消灰簡單;處理煙塵顆粒范圍廣;對煙塵的含塵濃度適應性好;壓力損失小;能耗低;耐高溫及腐蝕;捕集效率高;容易自動化控制;運行費用低;維護管理方便。

二、板式靜電除塵器的主要技術參數及指標：

　　1、電場電壓：0～30KV、

　　2、處理氣量：50-200m3/h

　　3、電暈極有效驅進速度：100mm/s、

　　4、通道數：3個、

　　5、斷面氣流速度：1.0m/s

　　6、入口氣體的含塵濃度：<30g/m3

　　7、除塵效率：95%、

　　8、壓力降：<200Pa、

　　9、裝置外形尺寸：長2200mm寬500mm高1700mm、

　　10、機械振打頻率50次/分鐘;

　　11、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W;安全保護：具有接地保護、漏電保護、過流保護;

　　12、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;

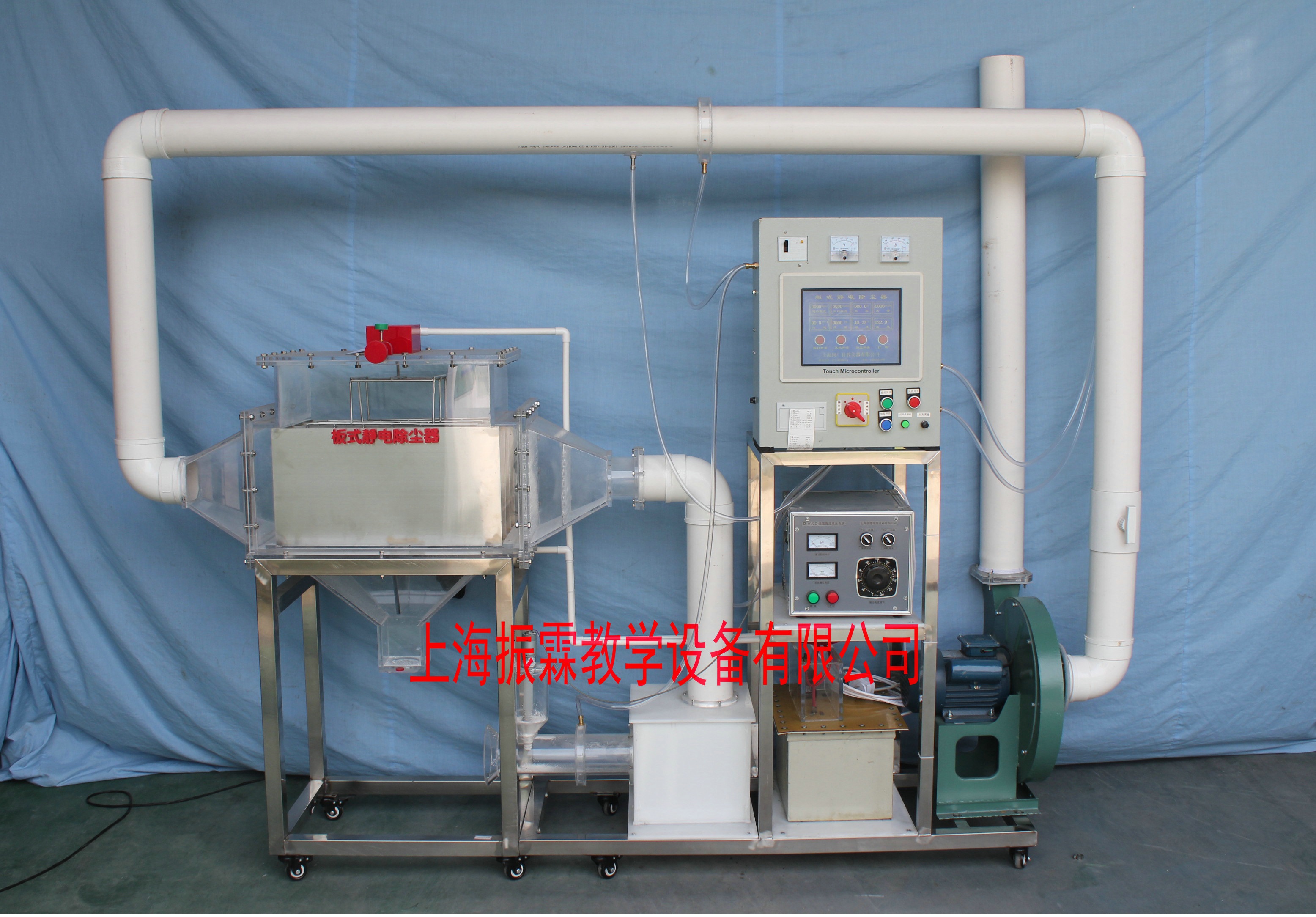

三、板式靜電除塵器的主要配置：

　　1、靜電除塵器1套：透明有機玻璃材質、厚度10mm，振打裝置1套：含振動電機1套、

　　2、高壓靜電電源1套：含變壓器1臺、能顯示電壓和電流，紋波小、儲能低和高穩定度、高可靠性，負載端短路時電源具有自動斷電復位輸出電壓清零功能，能更好的保護人生安全和增加設備使用壽命;

　　3、集塵極電暈極1套：Z形芒刺;

　　4、氣塵靜態混合器1套：采用箱式靜態混合器;

　　5、人工監測進出口2組、測壓點2組、透明測壓軟管1批;

　　6、有機玻璃粉塵自動加料裝置1套、有機玻璃卸除灰塵裝置1套;

　　7、離心通風機1臺：(電壓：220V、功率1.1Kw、轉速2900r/min)、、

　　8、變頻器1套：控制風機轉矩調節風量大小;

　　9、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

　　10、 Ø 110連接管路及控制球閥

　　11、不銹鋼框架實驗臺(38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。

四、板式靜電除塵器的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　　⑴、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
