一、沉淀池的作用與種類：

　　沉淀池是分離懸浮物的一種常用處理構筑物。

　　用于生物處理法中作預處理的稱為初次沉淀池。對于一般的城市污水，初次沉淀池可以去除約30%的BOD5與55%的懸浮物。設置在生物處理構筑物后的稱為二次沉淀池，是生物處理工藝中的一個組成部分。

　　沉淀池常按水流方向來區分為豎流式、幅流式、平流式三種。設計時初沉池、二沉池可任意選用。小型污水廠采用豎流式較多，中型采用平流式，大型采用幅流式。

二、豎流式沉淀池裝置的構造及特征：

　　豎流式沉淀池的表面多呈圓形，也有采用方形和多角形的。直徑或邊長一般在8m以下，多介于4～7m之間。沉淀區上部呈圓柱狀的部分為沉淀區，下部呈截頭圓錐狀的部分為污泥區，在二區之間有緩沖層0.3m

三、豎流式沉淀池裝置的主要技術指標及參數：

　　1、環境溫度：5℃～40℃

　　2、處理水量：按設計水量為Q，池的容積為0.5～1.5Q;

　　3、表面負荷：2～3.6m3/h·m2;

　　4、中心導流管流速：100mm/s;

　　5、中央導流管出口處：H=1.36d，喇叭口d1=1.35d，反射板d1=1.3 d1，角錐17°。

　　6、沉淀池尺寸：Ø350mm×500mm、

　　7、外形尺寸：700mm×400mm×1400mm、

　　8、電源 220V 功率300W、

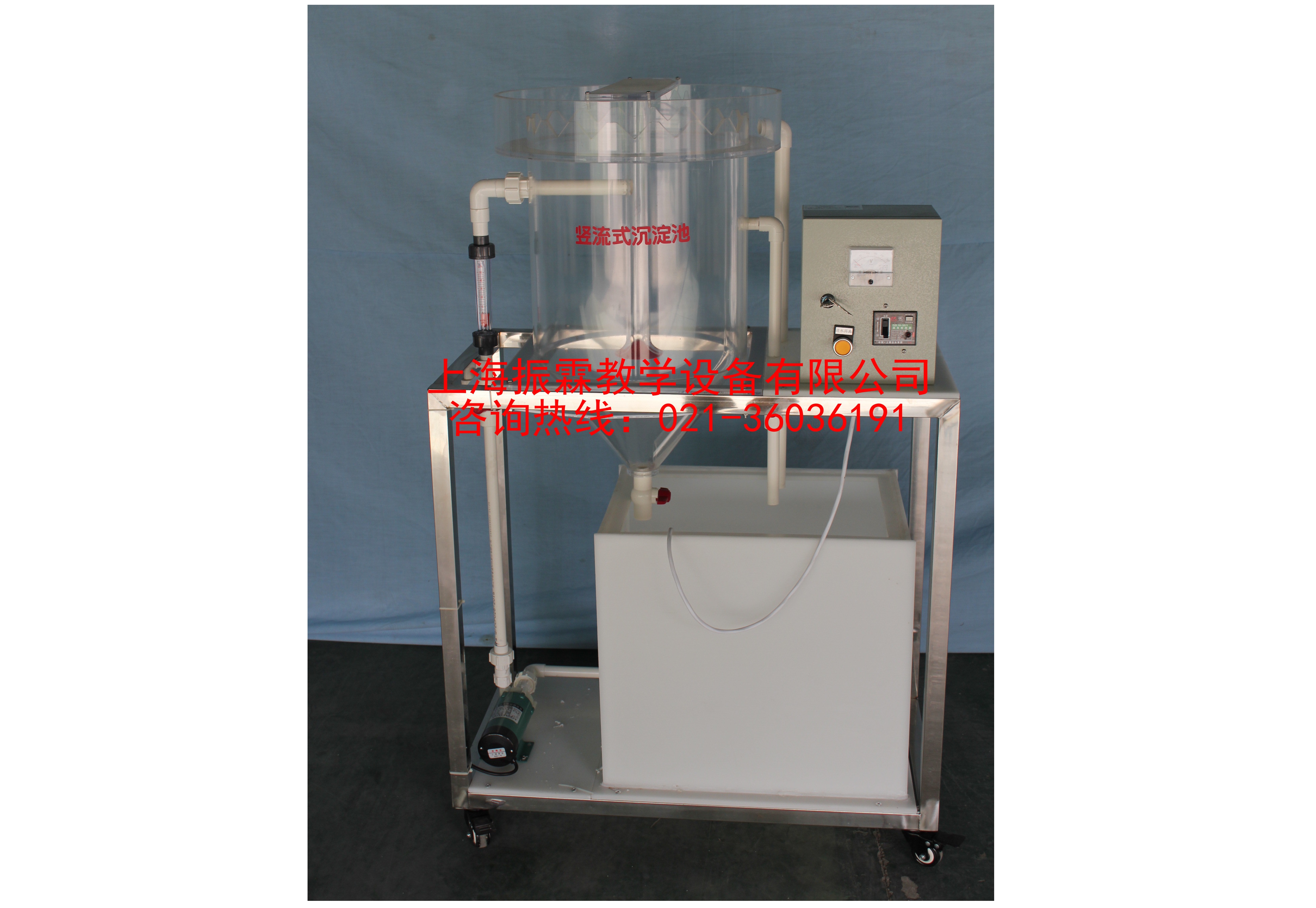

四、豎流式沉淀池裝置的主要配置：

　　1、豎流式沉淀池1套：透明有機玻璃材質、厚度8mm，包括池體、進水管、出水管、出水堰等;

　　2、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈;

　　3、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套;(功率25W、轉速90rpm)、

　　4、防腐蝕進水泵1臺：流量：27～32(L/min)、揚程：3.1～4.3(m)、

　　5、流量測量與調節：進水流量計1個(量程60-600L/H);

　　6、電機刮渣裝置1套(功率25W、轉速30rpm)、

　　7、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，

　　8、配套UPVC連接管道和閥門(中財品牌)。

　　9、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。

　　有機玻璃豎流式沉淀池的全部組成，配白色PE材質水箱1只、防腐蝕磁力提升進水泵1臺、進水液體流量計1只、電控制箱1只、漏電保護開關、按鈕開關、連接管道和球閥、不銹鋼支架等組成。

五、豎流式沉淀池裝置的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　?、拧?D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
