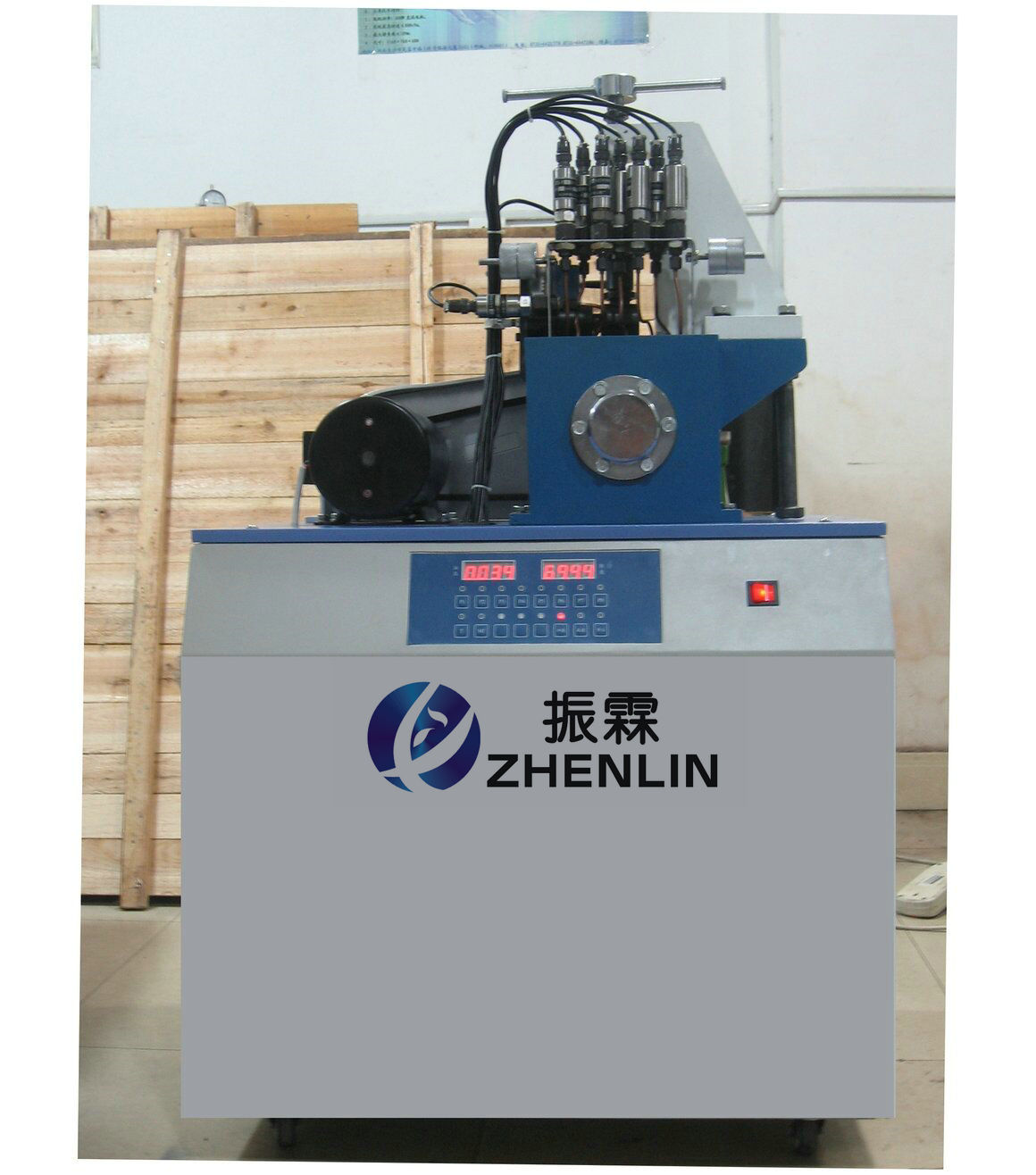

ZLX-01型液體動壓滑動軸承實驗臺
- 液體動壓滑動軸承實驗臺的主要技術參數：
1、電機功率：375W；
2、測速范圍：3-500轉/分，測速精度：±1轉/分；
3、負載范圍：0-200kg；
4、管路壓力傳感器8個（0.6Mpa），載荷傳感器1個（0-400kg），測力傳感器1個（50N），傳感器精度：±0.2％（讀數）；
5、圓柱滾子允許最大工作轉速為300rpm；
6、允許最大加載力為200kg；
7、軸瓦內直徑d=70mm；有效長度L=125mm； 光澤度▽7（1.6 ）；材料ZQSn6-6-3；
8、外形尺寸：670×500×650mm；
9、重量：52kg。
一、液體動壓滑動軸承實驗臺的基本配置：1、調速電動機1個；
2、管路壓力傳感器8個，載荷傳感器1個，測力傳感器1個，
3、彈性加載裝置、測試數據裝置一套，測試軟件一套，多媒體軟件光盤一個，隨機工具一套。
二、液體動壓滑動軸承實驗臺的實驗內容：1、觀察滑動軸承的結構，測量其徑向油膜壓力分布和軸向油膜壓力分布；
2、測定其摩擦特征曲線，特別低轉速能進行演示，能觀察并計算油膜厚度。
三、液體動壓滑動軸承實驗臺的性能特點：1、可進行全自動檢測；
2、對性能參數變化曲線進行自動繪制；
3、有壓力油膜分布曲線的虛擬仿真；
4、摩擦狀態的觀察；
5、徑、軸向油膜壓力分布和摩擦特征曲線的實測；
6、采用彈性加載系統，能有效減小主軸軸頸的變形；
7、采用軸承鋼承載環，有效地阻止了軸瓦變形并提高了檢測數據的真實性；
8、采用平衡套的平衡系統，保證了軸瓦的平衡，調整方便快捷，提高了檢測精度。
四、檢測控制系統及教學分析軟件內容和特點：
1、檢測控制系統以AVR系列單片機組為核心，配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控制等功能，該系統利用串口實現數據采集箱和電腦之間的信息通訊；
2、該實驗臺教學分析軟件以AVR為開發平臺，包括實驗內容介紹、實驗錄像、參數可視化分析、實驗結果分析等內容；
3、可以實時顯示運動參數的實時變化曲線；
4、實驗結果可以以文本形式保存，并可在網絡上發送，便于網絡化實驗，使教師可在網上批改作業；
五、液體動壓滑動軸承實驗臺的造型及表面處理：1、大氣美觀、實物感強、加工精細
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查液體動壓滑動軸承實驗臺的貨品外觀，核實液體動壓滑動軸承實驗臺的型號、數量及配件，拒收處于受損狀態的液體動壓滑動軸承實驗臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供液體動壓滑動軸承實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對液體動壓滑動軸承實驗臺的免費維修，超出條件承諾時提供對液體動壓滑動軸承實驗臺的有償維修；
4、退貨/換貨：單方面原因?qū)е碌囊后w動壓滑動軸承實驗臺錯誤或液體動壓滑動軸承實驗臺購買數量錯誤，造成液體動壓滑動軸承實驗臺的退換貨要求，將不被接受；
5、貨期說明：液體動壓滑動軸承實驗臺的發貨期為參考值，如您需要了解液體動壓滑動軸承實驗臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對液體動壓滑動軸承實驗臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答液體動壓滑動軸承實驗臺的相關疑問，我們還可以幫您推薦符合您要求的汽車底盤教學實訓設備,汽車發動機實訓設備,新能源汽車實訓設備,維修電工實訓臺,PLC可編程實訓臺,機械創新實訓臺,熱工實訓設備等相關產品！
————————————————————————————————————————————————————
