一、純電動汽車檢測實訓系統的產品簡介：

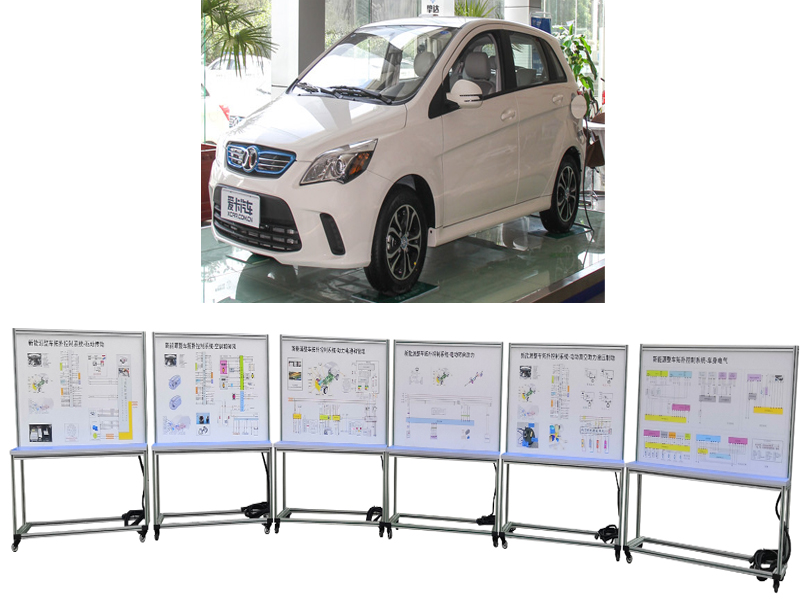

　　該設備將一臺可正常運行的 北汽新能源 EV160 款純電動轎車 改裝為在線檢測教具車，可實時檢測與診斷原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 ECU 控制單元等的動、靜態信號參數。

　　適用于各類院校和培訓機構對純電動轎車整車?yán)碚摵途S修實訓的教學需要。

　　教學平臺功能包括：驅動傳動系統、動力電池和管理系統、電動轉向助力、空調和暖風系統、電動真空助力液壓制動系統、車身電氣六大系統的教學功能。

　　通過新能源汽車系統的展示，學生能清楚了解新能源汽車內部的結構與功能，并且較快地掌握新能源汽車的構造和原理，提高對新能源汽車內部結構的初步認識。學生能夠更直觀的了解動力電機、電控系統并且能夠更深入的進行學習。設備的布局采用完全按照汽車原始結構來布局，通過拆解前和拆解后的對比，從而使得學生加深對新能源汽車結構的認知與學習。整個設備不僅具有實訓功能，而且能夠迅速的提高新能源汽車專業學習氛圍。

二、純電動汽車檢測實訓系統的基本配置 (每套) ：

　　1.在線檢測新能源汽車 1 輛 ( 二手EV160 )

　　2.故障設置控制器 1 套

　　3.汽車檢測實訓臺 1 套

　　4.故障設置和考核系統 1 套

　　5.航空插頭和連接電纜 1 套

三 、純電動汽車檢測實訓系統的功能特點：

　　1.整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行;

　　2.可通過原車儀表顯示整車動、靜態信號參數(如：能量監視器畫面、車速、檔位顯示與各工況指示燈等);

　　3.制作可移動“汽車檢測實訓臺”，可分別進行以下控制系統的檢測實訓：

　　◆ 組合儀表控制單元

　　◆ 網關控制單元

　　◆ P 檔電機控制單元

　　◆ 電機控制單元

　　◆ 檔位控制單元

　　◆ 車載充電器控制單元

　　◆ DC/DC 控制單元

　　◆ 高壓電池 BMS 控制單元

　　4.“汽車檢測實訓臺”通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。汽車檢測實訓臺面板采用 ≥ 4mm 厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和汽車實物，認識和分析各控制系統的工作原理。

　　5.汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等的檢測實訓。

　　6.汽車檢測實訓臺面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

　　7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板。

　　8.★為更好地開展電控系統實訓教學，要求配套信號仿真系統(要求一體式):

　　仿真系統采用7寸觸摸屏采用電阻觸摸，具有使用壽命長、觸摸精度高特點，它與單片機之間采用SPI通信，觸摸靈敏度高。FPGA與單片機直接用RS232通信，接收單片機傳送的設置參數，控制波形的頻率、占空比和模擬電壓輸出幅度。設有18路信號同軸傳送電纜線端口同時輸出、可觸摸設置任意波形輸出，能產生國產基本車型發動機與底盤傳感器系統等18路信號(包含霍爾、磁電、光電等信號)輸出。

　　★其他要求：

　　1.投標現場提供汽車信號仿真系統樣品演示。

　　2.投標現場提供汽車信號仿真系統設計方案與源程序驗證。

四、純電動汽車檢測實訓系統的教學板清單：

五、純電動汽車檢測實訓系統的實訓項目：

　　新能源汽車的分類和技術特點認知;

　　純電動汽車的特點認知;

　　純電動汽車的基本結構認知;

　　各總成零部件的名稱和功能認知;

　　高壓電控總成結構認知;

　　純電動汽車各總成之間的控制關系實訓;

　　控制模塊的組成認知;

　　電機控制器模塊的結構和工作原理實訓;

　　電機控制器模塊的檢測方法實訓;

　　DC-DC轉換器模塊的結構和工作原理實訓;

　　DC-DC轉換器模塊的檢測方法實訓;

　　動力配電箱模塊的結構和工作原理實訓;

　　動力配電箱模塊的檢測方法實訓;

　　電池管理單元的結構和工作原理實訓;

　　電池管理單元的檢測方法實訓;

　　電機總成的結構、工作原理及工作過程認知;

　　電機總成的檢測方法實訓;

　　電池包體總成的結構、工作過程及性能認知;

　　高壓輔助模塊的組成結構原理認知;

　　車載慢充的結構和工作原理實訓;

　　車載慢充的檢測方法實訓;

　　漏電保護器的結構和工作原理實訓;

　　漏電保護器的檢測方法實訓;

　　檔位控制器的結構和工作原理實訓;

　　檔位控制器的檢測方法實訓;

　　主控ECU的結構和工作原理實訓;

　　主控ECU的檢測方法實訓;

　　加速踏板的結構和工作原理實訓;

　　加速踏板的檢測方法實訓;

　　電池包體總成的充放電結構認知;

　　電池包體總成的充放電工作原理實訓;

　　電池包體總成的充放電操作技巧實訓;

　　電池包體總成的維護注意事項實訓;

　　電池包體總成的測試方法實訓;

　　電池包體總成的測試安全事項認知;

　　純電動汽車故障碼讀取與分析實訓;

　　純電動汽車故障診斷儀的操作實訓;
