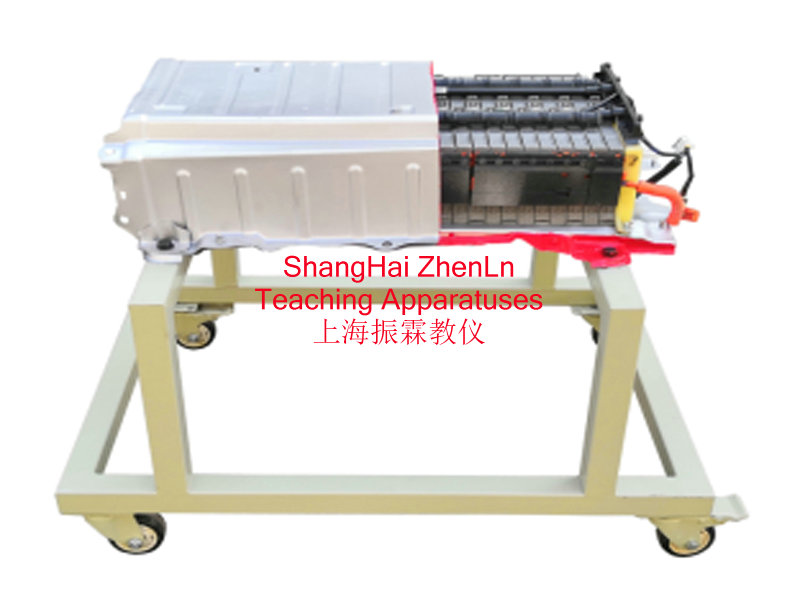

一、混合動力汽車動力電池總成分解與組裝實訓臺的產品簡介：

　　選用混合動力汽車動力電池總成，通過解剖展示現混合動力汽車動力電池總成內部結構和控制原理。

二、混合動力汽車動力電池總成分解與組裝實訓臺的功能特點：

　　1.安裝混合動力汽車動力電池包，包含其電池管理系統(BMS)實物。

　　2.電池包能通電工作，清晰地展示各只單體電池以及它們的成組方式和連線方式，并可反復進行電池模組的拆裝操作。

　　3.電池包在實訓臺上的布置方式，需滿足方便學員反復拆卸和安裝電池模組的要求。

　　4.BMS在動力電池包上的安裝位置以及電氣機械連接方式需與原車保持一致，以滿足學員反復拆卸和安裝BMS的要求。

　　5.實訓臺配備單體電池充電機，可以給單體電池補電。

　　6.實訓臺配原理教學面板，展示內部零部件名稱和結構。

　　7.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

　　8.配套實訓指導書等教學資料，包含工作原理、實訓項目、故障分析等要點說明。

三、混合動力汽車動力電池總成分解與組裝實訓臺的技術規格：

　　1.設備外形尺寸：700*500*1500(長*寬*高)

　　2.面板外形尺寸：648*713(長*寬)

　　3.移動腳輪：100*60mm

　　4.工作溫度： -20°～+40°

　　5.混合動力汽車動力電池總成：豐田普銳斯

　　6.外接電源：交流220V±10% 50Hz (充電工況)

　　7.工作溫度：-10℃～+50℃

四、混合動力汽車動力電池總成分解與組裝實訓臺的實訓(實驗)項目：

　　1.學員動手組裝電池包及BMS，動力電池包(BMS)控制原理與線路連接。

　　2.動力電池包(BMS)零部件功能與結構。

　　3.單體電池充放電實驗。

　　4.單體電池內阻測試實驗。

　　5.動力電池包分解與組裝實訓。

五、混合動力汽車動力電池總成分解與組裝實訓臺的基本配置：

　　(翻新豐田普銳斯)動力電池包及BMS，緊急斷電開關，霍爾電流傳感器，直流接觸器，放電控制繼電器與放電負載，單體電池充電器，可移動實訓臺、設備操作說明書。
