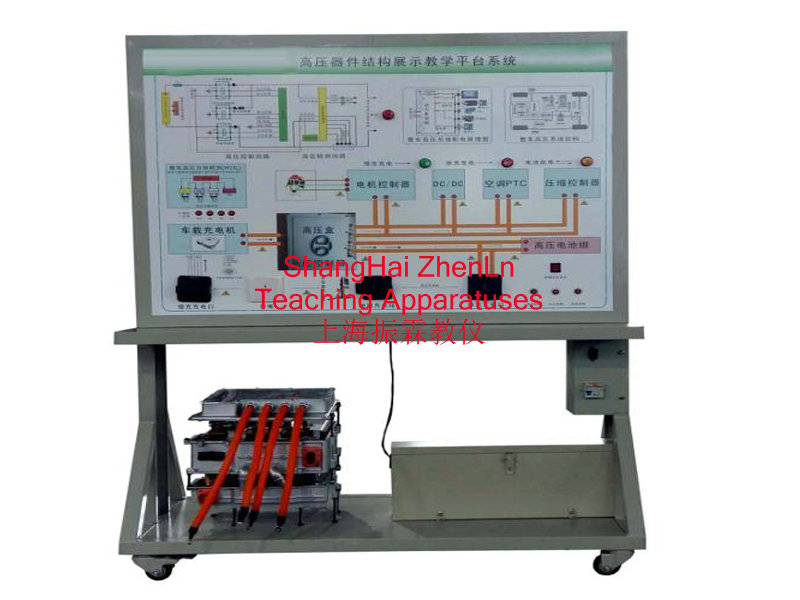

一、新能源汽車高壓器件展示臺的產品簡介：

　　本設備采用新能源汽車(北汽 EV160)高壓真實器件制作，展示新能源汽車高壓的結構與工作原理，適合于各類院校對純電動汽車高壓器件理論和維修實訓的教學需要。

二、新能源汽車高壓器件展示臺的功能特點：

　　1.展示高壓盒等高壓器件的組成結構和工作過程;

　　2.控制臺安裝有高壓控制盒的解剖部件，能清晰看清高壓控制盒的控制繼電器、熔斷器、連接器端子等電子器件;

　　3.系統含有動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座;

　　4.展示高壓線路的高壓互鎖信號的組成結構和工作過程;識別高壓線束連接器的端子及對應的功能;

　　5.安裝有雙獨立線路控制系統的硬件模塊;安裝有各高壓模塊的汽車真實接口連接器，高壓插接接口可以訓練學生對高壓電路的連接。

　　6.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板;學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。

　　7.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

　　8.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

　　9.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

　　10.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

三、新能源汽車高壓器件展示臺的技術規格：

　　1.外接電源：交流220V±10% 50Hz;

　　2.工作溫度：-40℃～+50℃;

　　3.外形尺寸：1500×700×1700(長×寬×高);

　　4.面板外形尺寸：1448×940mm(長*寬);

　　5.移動腳輪：100*60mm;

　　6.電源：磷酸鐵鋰離子動力電池組24V20AH帶充電機;

　　7.純電動車高壓配電控制箱：北汽 EV160.

四、新能源汽車高壓器件展示臺的實訓(實驗)項目：

　　1.新能源汽車高壓器件認知。

　　2.新能源汽車高壓器件基本控制原理與工作過程驗證實訓。

　　3.新能源汽車高壓器件拆裝與安全防護實訓。

　　4.新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。

　　5.新能源汽車整車高壓區認知實訓。

　　6.新能源汽車高壓線路拆裝與檢測實訓。

　　7.新能源汽車高壓安全系統拆裝與檢測、維護體驗實訓。

五、新能源汽車高壓器件展示臺的基本配置：

　　國標充電口與充電槍、高壓盒總成、動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、操作控制臺、訓練控制按鈕、一體化全鋁合金型材搭建的移動臺架(1500×1000×1700mm ,帶自鎖腳輪裝置，原理面板948×898mm)、設備操作說明書。
