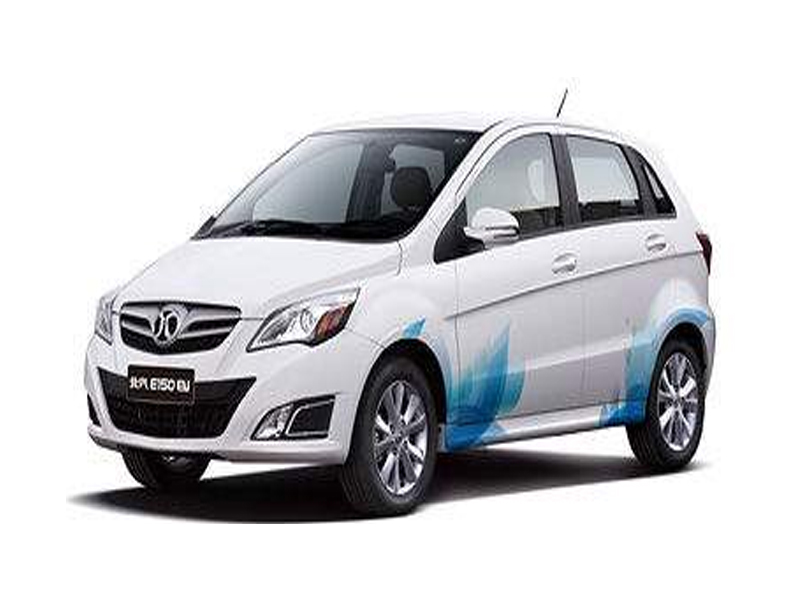

一、新能源改裝實訓轎車的產品簡介：

　　選用主流高速型純電動汽車底盤和車身及改裝整套安全低壓電驅動傳動與電池及管理系統等真實器件(系統零部件直觀化展示安裝，包含動力電池包、電機控制器、驅動電機、車載充電機等)制作的可正常行駛的純電動實驗實訓車，可完成電驅動傳動系統、鋰電池及管理系統(BMS)、車載充電系統、電動轉向系統、電子真空助力液壓制動系統、低壓電器系統相關的實驗實訓內容。

　　適合于各類院校對電驅動傳動系統、鋰電池及管理系統(BMS)、車載充電系統、電動轉向系統、電子真空助力液壓制動系統、低壓電器系統等理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。

二、新能源改裝實訓轎車的功能特點：

　　1.選用純電動車原車底盤和車身，后尾箱內安裝動力電池包;前倉內安裝電機驅動系統和輔助系統，整車底盤系統完好，改裝實訓轎車可正常行駛。

　　2.安裝有真實可運行的電動轉向系統，展示電動轉向系統的結構與原理、動態演示系統工作過程。

　　3.安裝有真實可運行的電子真空助力液壓制動系統，展示電子真空助力液壓制動系統的結構與原理、動態演示系統工作過程。

　　4.安裝有真實可運行的電池包總成及BMS電池管理系統，展示電池包總成及BMS電池管理系統的結構與原理、動態演示系統工作過程。

　　5.BMS電池管理系統帶被動均衡功能，帶開關控制保護(單體斷線、短路、過壓、欠壓、過流、過溫)，與車載充電機CAN通訊，通過BMS控制車載充電機工作，估算SOC(荷電狀態)等。

　　6.配備7寸BMS電池管理系統顯示屏，安裝在儀表臺，顯示動力電池包電壓/電流等參數;動力電池包設置有機械維修開關。

　　7.安裝有真實可運行的電驅動傳動系統，展示電驅動傳動系統的結構與原理、動態演示系統工作過程。

　　8.采用純電動車電驅動傳動系統(包含電機與控制器、車載充電機、單級機械齒輪變速器、電子真空液壓制動、傳動等系統)真實器件制作，可實現電動車電力驅動系統功能性測試實驗實訓，包括剎車、前進功能、后退功能、充電功能、互鎖功能等。

　　9.實現電動車電力驅動系統實時監控實驗實訓，通過上位機軟件可展示電機在車輛勻速、加速、減速工況下，電機轉速、電壓、電流、扭矩等參數的變化關系。

　　10.多功能儀表實時顯示車速、電壓、檔位、電流、電池狀態參數等。

　　11.電機控制器與BMS控制單元具有診斷接口，通過上位機軟件進行讀取系統數據流信息(包含剎車開關、檔位、電機轉速與電壓電流、制動能量回饋電流、電機溫度、電機扭矩、電子油門開度、母線端電壓/電流，電機控制器輸出端電壓/電流、制動能量回收等工作狀態;電池組電壓值、充放電流、溫度等)與故障內容。

　　12.安裝有真實可運行的車載充電系統，展示車載充電系統的結構與原理、動態演示系統工作過程。

　　13.安裝有真實可運行的完整低壓電器系統(包括燈光、中控門鎖、電動車窗、電動后視鏡、音響等)，展示低壓電器系統的結構與原理、動態演示系統工作過程。

　　14.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

　　15.配套實訓指導書等教學資料，包含工作原理、實訓項目、故障分析等要點說明。

三、新能源改裝實訓轎車的技術規格：

　　1.車輛外形尺寸：約3996×1720×1500(長*寬*高);

　　2.車輛軸距：2500;

　　3.輔助蓄電池：12V45AH;

　　4.動力電池：環保型磷酸鐵鋰動力電池(單體電池3.2V50AH，24串)，動力電池包容量：72V50AH，完全充放電次數：2000次;

　　5.工作溫度：-20°-60°;

　　6.電機控制器：72V300A(智能交流變頻控制技術)，驅動電機：72V5KW(交流變頻異步電機);

　　7.變速箱：單級斜齒輪傳動，總減速比1：10;運行噪音小于70分貝。

四、新能源改裝實訓轎車的實訓(實驗)項目：

　　1.新能源純電動車與傳統汽車區別，純電動汽車使用操作。

　　2.新能源電驅動傳動系統動力電池包，電機控制器，驅動電機，車載充電機在整車布置和功能認識。

　　3.新能源電驅動傳動系統各種實際行駛狀態下邏輯控制關系，掌握電流，電壓，電機轉速，負載等參數變化規律檢測驗證。

　　4.電子油門踏板結構原理功能認知。

　　5.檔位開關結構原理功能認知。

　　6.電動轉向系統結構原理功能認知。

　　7.電子真空助力液壓制動系統結構原理功能認知。

　　8.新能源高壓系統操作安全注意事項，高壓連接器插拔方法。

　　9.純電動汽車系統(電驅動傳動系統、鋰電池及管理系統(BMS)、車載充電系統、電動轉向系統、電子真空助力液壓制動系統、低壓電器系統)結構與原理認知、功能動態演示、故障檢測與維修、維護與保養。

五、新能源改裝實訓轎車的基本配置：

　　新能源純電動車原車完整的底盤和車身、72V磷酸鐵鋰動力電池包及管理系統(帶CAN通訊)、電池信息7寸顯示屏、車載充電機(帶CAN通訊)、DC-DC轉換器、國標充電插口與充電槍、電機控制器(帶CAN通訊)、儀表、電子油門總成、換擋機構總成、驅動電機與變速箱，左右傳動軸、助力器帶剎車泵總成、電子真空泵總成、真空壓力傳感器、真空罐總成、輔助蓄電池(12V45AH)、蓄電池斷電開關、急停開關、上位機軟件及數據線(電機與電池控制單元)、設備操作說明書。
