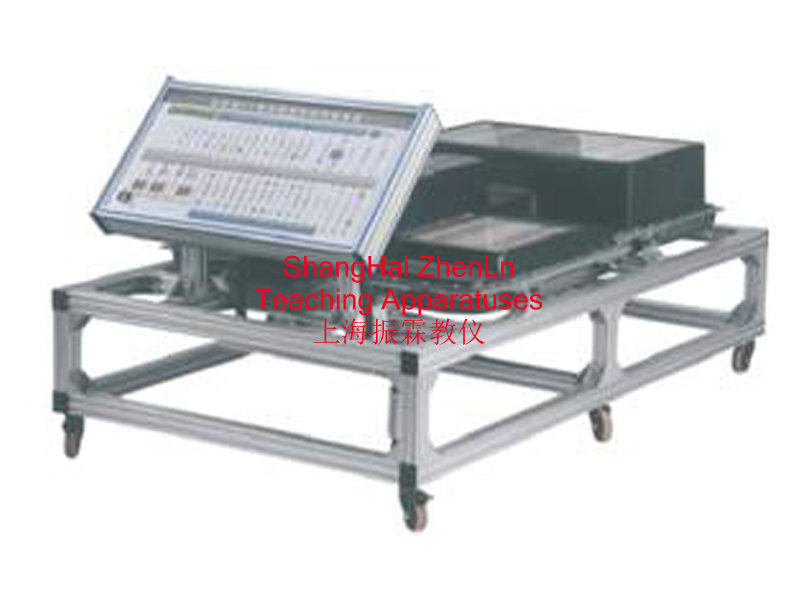

一、比亞迪動力電池和管理系統實訓臺的產品簡介：

　　設備由系統平臺與教學板二部分組成。選用 比亞迪e5 原裝新能源車輛鋰動力電池包總成，帶CAN總線的一體機BMS電池管理系統，有被動均衡功能;真實地呈現了鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對鐵鋰動力電池包(BMS)故障分析和處理能力。適用于了解與驗證動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控制、均衡等功能，并通過CAN總線的方式與車輛集成控制器或充電機進行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實訓實驗。

二、比亞迪動力電池和管理系統實訓臺的功能特點：

　　1.各主要部件安裝在平臺上，電氣連接方式與實車相同，斷電后可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護。

　　2.采用分布式電池管理系統，由 1 個電池管理控制器(BMC)和多個電池信息采集器(BIC)及 1 套動力電池采樣線組成;電池管理控制器的主要功能有充放電管理、接觸器控制、功

　　率控制、電池異常狀態報警和保護、SOC/SOH 計算、自檢以及通訊功能等;電池信息采集器的主要功能有電池電壓采樣、溫度采樣、電池均衡、采樣線異常檢測等;動力電池采樣線

　　的主要功能是連接電池管理控制器和電池信息采集器，實現二者之間的通訊及信息交換。

　　3.BMS 電池管理系統帶主動均衡功能，6 路開關控制保護(單體斷線、短路、過壓、欠壓、過流、過溫)，與充電機 CAN通訊，通過 BMS 控制車載充電機工作，估算 SOC(荷電狀態) 等。

　　4.增加動力電池包顯示器(7 寸)，安裝在教學板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。

　　5.本實訓臺也可為該車型的驅動傳動系統等實訓臺提供動力源，連接電纜線為原車配套，與原車連接方式相同。

　　6.實訓臺配備 12V 電源接地機械開關，可隨時斷開 12V 接地，切斷整個系統電源。

　　7.高壓配電箱上蓋半透明改裝，使學員清晰了解控制原理和內部控制元件。

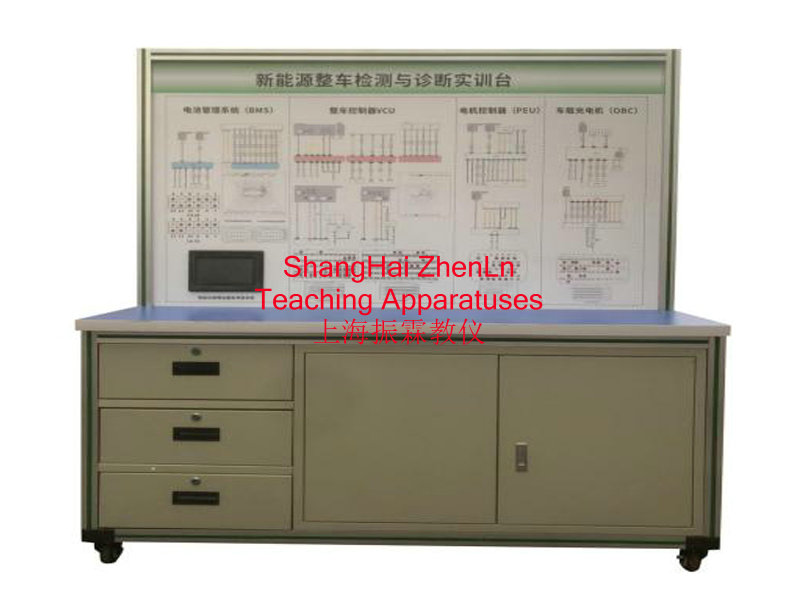

　　8.實訓臺配教學板，完整顯示動力電池包，充電，放電工作原理圖，低壓控制電路安裝用檢測端子，實時檢測各種狀態下參數變化。

　　9.實訓臺由平臺和教學板組成，平臺水平放置，安裝主要零部件;實訓臺底部安裝 4 個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

　　10.配備故障設置和考核系統，故障點主要設置在低壓控制線路。

　　11.實訓臺配套實訓指導書，包括實訓臺工作原理，實訓科目，故障設置及清除等要點。

　　12.教學板框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建(帶鋼制抽屜3只，雙開門儲物柜)，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

三、比亞迪動力電池和管理系統實訓臺的技術規格：

　　1.動力電池和管理系統平臺外形尺寸：約2200*1200*1800(長*寬*高)

　　2.動力電池和管理系統教學板外形尺寸：1500×700×1700mm(長×寬×高)

　　3.面板尺寸：1448×940mm

　　4.高壓電源：DC633.6V

　　5.低壓電源：DC12V

　　6.動力電池：比亞迪e5 鐵鋰動力電池包(單體電池3.2V75AH，總電壓： 3.2*198=633.6V ，容量： 633.6V75AH(47.5 度電))

　　7.工作溫度： -20°～60°

　　8. BMS 電池管理系統：采用分布式電池管理系統，由1 個電池管理控制器(BMC)和多個電池信息采集器(BIC)及1 套動力電池采樣線組成。

四、比亞迪動力電池和管理系統實訓臺的實訓實驗項目：

　　1.新能源動力電池包(BMS)控制原理認知。

　　2.新能源動力電池包(BMS)主要零部件功能認知。

　　3.新能源動力電池包(BMS)各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知。

　　4.BMS如何采集動力電池組壓差，并控制充電和放電過程實訓實驗。

　　5.BMS如何采集動力電池組溫差，并控制充電和放電過程實訓實驗。

　　6.新能源高壓系統操作安全注意事項，高壓連接器插拔方法實訓實驗。

　　7.新能源動力電池包(BMS)故障分析與診斷。

　　8.新能源動力電池包(BMS)拆裝與維護實訓。

　　9.新能源動力電池(BMS)管理系統CAN總線測試與控制實訓。

五、比亞迪動力電池和管理系統實訓臺的基本配置：

　　原車 鐵鋰動力電池組總成(比亞迪e5)、電池管理系統BMS、BMS的7 寸顯示觸摸屏、維修開關、急停開關與電源總開關、輔助蓄電池(12V45AH)、放電負載、充電機、直流接觸器(包含充電繼電器、總正繼電器、總負繼電器、預充繼電器)、一體化全鋁合金型材搭建的移動臺架(帶自鎖腳輪裝置、安裝檢測端子的原理面板、面板1448×940mm)、故障模擬與排除裝置、設備操作說明書。
