主頁 > 教學設備 > 新能源汽車實訓設備 >

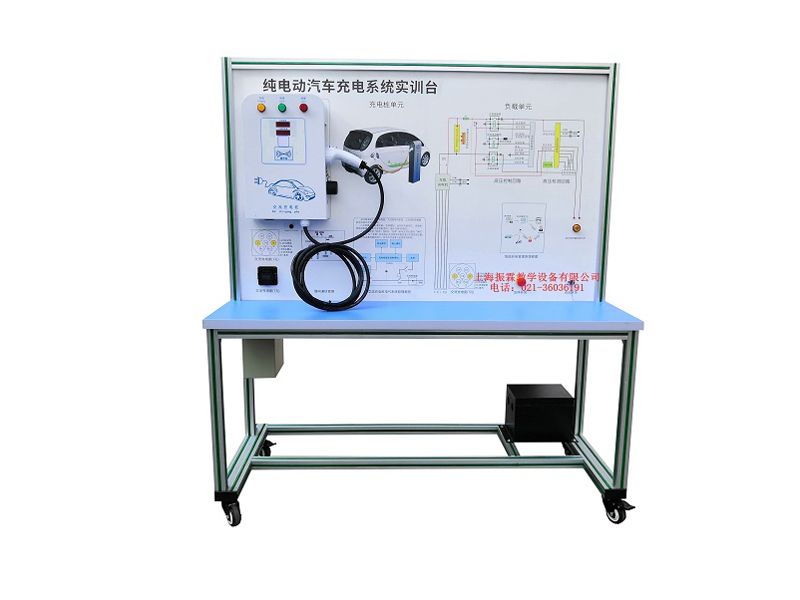

ZLXN-Y34B型電池充電系統實訓臺

一、電池充電系統實訓臺的產品簡介：
該設備完整展示了新能源汽車充電裝置系統,全面展示了車載充電機與充電樁的組成、結構、原理、操作及排故障。
二、電池充電系統實訓臺的功能特點：
1.詳細的原理框圖展示，真實可操作運行的充電系統。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電與電機驅動系統結構原理圖和實物，認識和分析電動汽車充電系統的工作原理。
3.真實的國標充電樁充電端口，便于學習充電端口管腳定義及作用。
4.面板上安裝有點火開關、充電樁分解組件，工況指示燈，電源開關，電池等模塊與操縱開關。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.配套充電樁智能充電卡片、充值軟件。
7.安裝充電樁的電壓表與電流表，同步顯示數據。
8. 模擬實車真實充電過程，包括 CC 信號、 CP 信號的檢測、確認及喚醒過程，充電過程中的電池溫度、電流檢測等。
三、電池充電系統實訓臺的產品組成：
電動車國標單槍充電樁（分解）、智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座/充電槍、電池組與電池管理系統（帶CAN總線通訊/CC，CP控制線），車載充電器（帶CAN總線通訊）、帶CAN總線通訊的7尺彩屏顯示終端等組成，可移動的臺架與原理示教面板。
四、電池充電系統實訓臺的技術規格：
1.供電電源：AC220V ±10% 50Hz
2.供電電流：最大32A
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
3.設備顏色：標準7032等
4.鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
五、電池充電系統實訓臺的實訓項目：
    1.充電樁內部電路原理實訓。
    2.充電樁的部件組成及作用實訓。
    3.充電樁的操作方法實訓。
    4.操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓。
5.故障設置、排除思路和方法實訓。
6.智能充電卡片、充值軟件應用實訓。
六、電池充電系統實訓臺的基本配置(每臺)：

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm	套	1
2	充電樁組件（分解）	國標220V16A,3.5KW	套	1
3	充電插座與充電槍	國標	套	1
4	智能充電卡片、充值軟件	配套	套	1
5	電池管理系統	電池管理系統（帶CAN總線通訊/CC，CP控制線）	套	1
6	電池組	48V40AH	套	1
7	模擬指示燈	配套	套	1
8	操作開關	配套	套	1
9	直流接觸器	配套	套	1
10	移動臺架	1240×600×1700mm (帶自鎖腳輪裝置)	臺	1
11	故障模擬與排除裝置	配套	套	1
12	保險絲盒	配套	套	1
13	保修卡/合格證	配套	套	1
14	教師手冊	配套	套	1

七、電池充電系統實訓臺的安全保護性能：
1.實訓臺配備12V電源接地機械開關，可隨時斷開12V 接地，切斷整個系統電源。
2.設備配有急停按鈕，緊急情況按下急停按鈕可立即斷開主電源回路，實現多重安全保護。

—————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查電池充電系統實訓臺的貨品外觀，核實電池充電系統實訓臺的型號、數量及配件，拒收處于受損狀態的電池充電系統實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供電池充電系統實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對電池充電系統實訓臺的免費維修，超出條件承諾時提供對電池充電系統實訓臺的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌碾姵爻潆娤到y(tǒng)實訓臺錯誤或電池充電系統實訓臺購買數量錯誤，造成電池充電系統實訓臺的退換貨要求，將不被接受；
5、貨期說明：電池充電系統實訓臺的發貨期為參考值，如您需要了解電池充電系統實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對電池充電系統實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答電池充電系統實訓臺的相關疑問，我們還可以幫您推薦符合您要求的新能源汽車實訓設備等相關產品！
————————————————————————————————————————————————————
