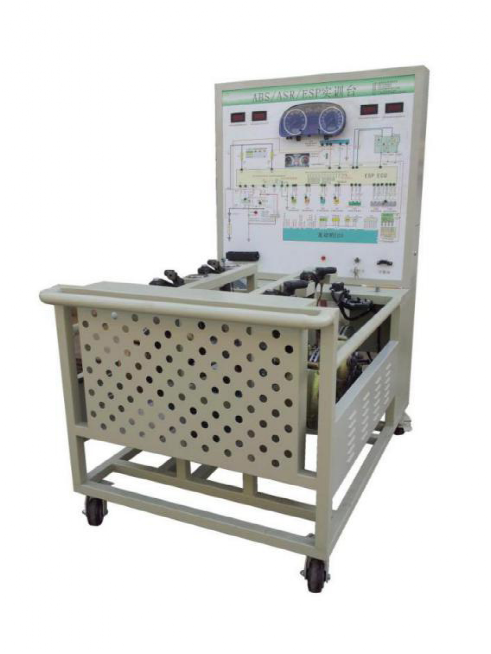

一、ABS/ASR/ESP實訓臺的產品簡介：

　　該設備采用全新大眾B5汽車ABS/ASR/ESP制動系統為基礎，配有ABS/ASR/ESP系統工作原理圖，真實展示緊急制動時ABS/ASR/ESP系統工作過程。

　　滿足對ABS/ASR/ESP制動系統的結構組成、動作演示等教學功能。

　　適合于汽車ABS/ASR/ESP制動系統理論教學和檢測與維修實訓的教學需要。

二、ABS/ASR/ESP實訓臺的功能特點：

1.真實的汽車ABS/ASR/ESP制動系統實物為基礎，完整展示ABS/ASR/ESP制動系統的組成結構。

2.由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS/ASR/ESP系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS/ASR/ESP系統的工作過程。

3.實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS/ASR/ESP制動系統實物，認識和分析控制系統的工作原理。

4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

5.實訓臺安裝有壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。

6.實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。

7.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、ABS/ASR/ESP實訓臺的技術規格：

　　外形尺寸：1500×1000×1700mm(長×寬×高)

　　驅動電源：三相四線(三相五線 380V±10% 50Hz)

　　外接電源：交流220V±10% 50Hz

　　工作電壓：直流12V

　　工作溫度：-40℃-+50℃

　　主油道壓力表：0-250kg/psi

　　制動分泵壓力表：0-100kg/psi

　　變頻器：

　　功率：4KW/5.5KW

　　輸入：AC 3PH 380V±15% 50/60Hz

　　輸出：9A/13A AC 3PH 0-380V 0-400Hz

　　三相異步電動機：

　　電壓：AC 220V/380V 50Hz

　　電流：11.8A/6.8A

　　功率：3KW

　　轉速：1420r/min

　　真空泵：

　　電壓：AC 220V 50Hz

　　功率：370W

　　抽氣速率：48L/min

　　極限壓力：6.7×10-2Pa

　　轉速：1400r/min

　　進氣口徑：Ø8用油量：1L

　　噪聲：≤68

　　顏色：7032

　　鋼管：40*40*3mm

　　移動腳輪：100*50mm

　　面板柜：1.5mm冷板沖壓成形，背面設置維修門;

四、ABS/ASR/ESP實訓臺的基本配置(每臺)：
