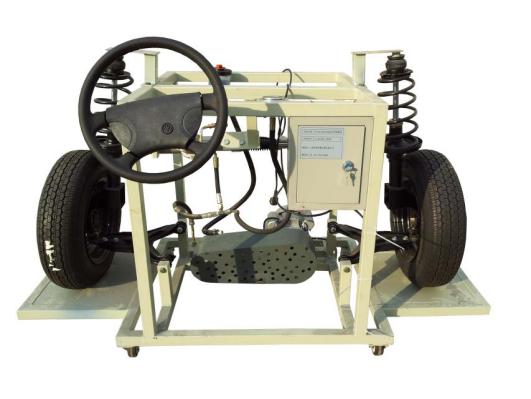

ZL-CR35A型液壓助力轉向系統實訓臺
- 一、液壓助力轉向系統實訓臺的產品簡介:
該設備采用 全新捷達汽車前橋總成為基礎,全面展示了動力轉向系統、前橋懸架系統的組成結構和工作過程。適用于中高等職業學校和培訓機構對汽車動力轉向、前橋懸架理論與維修實訓教學需要,完全滿足對汽車前橋系統結構展示、工作模擬、拆裝實訓等教學功能。 二、液壓助力轉向系統實訓臺的功能特點:
1.真實可運行的汽車轉向系和前橋懸架部件,充分展示動力轉向與獨立懸架的組成結構。
2.由三相電機做動力源帶動助力泵工作,操縱方向盤,真實演示汽車動力轉向的工作過程。
3.實訓臺安裝有壓力表,實時顯示轉向時助力油壓的參數變化。
4.車輪底部裝有轉角盤,可分別顯示各輪轉向角度。
5.實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、液壓助力轉向系統實訓臺的技術規格:
外形尺寸:1700×900×1100mm(長×寬×高)
動力電源:三相四線(三相五線 380V±10% 50Hz)
工作溫度:-40℃~+50℃
油 壓 表:0~100kg/psi
三相異步電動機:
電 壓:AC 220V/380V
功 率:1.5KW
轉 速:1400r/min
工作溫度:-40℃~+50℃
顏色:7032
鋼管:40*40*3mm
移動腳輪:100*50mm
四、液壓助力轉向系統實訓臺的基本配置(每臺):
序號 名 稱 規格型號 單位 數量 1 前橋懸掛機構 套 1 2 方向盤、轉向柱、萬向節、方向機、轉向拉桿 套 1 3 助力泵 個 1 4 車輪 個 2 5 油壓表 0~100kg/psi 個 1 6 三相異步電動機 YT 90S-4 臺 1 7 三相漏電保護開關 DZ47LE-32 個 1 8 轉角盤(可選) 個 2 9 移動臺架(帶自鎖腳輪裝置) 1700×900×1100mm(長×寬×高) 臺 1 ————————————————————————————————————————————————————
溫馨提示:
1、上海振霖:公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到;
2、貨品驗收:收貨時請現場檢查液壓助力轉向系統實訓臺的貨品外觀,核實液壓助力轉向系統實訓臺的型號、數量及配件,拒收處于受損狀態的液壓助力轉向系統實訓臺并及時聯系上海振霖公司;
3、質保說明:上海振霖公司將為你提供液壓助力轉向系統實訓臺產品說明書內的質保條件和質保期,在質保范圍內提供對液壓助力轉向系統實訓臺的免費維修,超出條件承諾時提供對液壓助力轉向系統實訓臺的有償維修;
4、退貨/換貨:單方面原因導致的液壓助力轉向系統實訓臺錯誤或液壓助力轉向系統實訓臺購買數量錯誤,造成液壓助力轉向系統實訓臺的退換貨要求,將不被接受;
5、貨期說明:液壓助力轉向系統實訓臺的發貨期為參考值,如您需要了解液壓助力轉向系統實訓臺的精確貨期,請與振霖的銷售人員聯系;
6、其他事項:如對液壓助力轉向系統實訓臺有任何疑問,請致電:021-36036191 ,我們將由專業技術人員為您解答液壓助力轉向系統實訓臺的相關疑問,我們還可以幫您推薦符合您要求的找不到想找的產品?請點擊 產品導航頁
