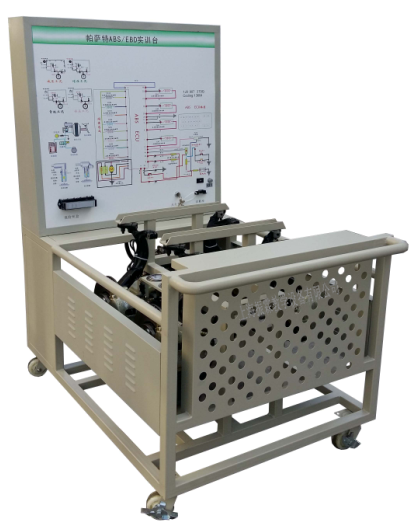

ZLMH-59型汽車ABS/EBD制動系統實訓臺
- 汽車ABS/EBD制動系統實訓臺采用全新大眾B5的ABS/EBD制動系統為基礎，配有ABS/EBD系統工作原理圖，真實展示緊急制動時ABS/EBD系統工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構汽車底盤構造與維修實訓的教學需要，完全滿足對ABS/EBD制動系統的結構組成、動作演示等教學功能。一、汽車ABS/EBD制動系統實訓臺的功能特點：
1、真實的汽車ABS/EBD制動系統實物為基礎，完整展示ABS/EBD制動系統的組成結構。
2、由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS/EBD系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS/EBD系統的工作過程。
3、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與液壓管路圖；學員可直觀對照電路圖和ABS/EBD制動系統實物，認識和分析控制系統的工作原理。
4、實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺安裝有6個壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。
6、實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
7、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
二、汽車ABS/EBD制動系統實訓臺的技術參數：外形尺寸：1500×1000×1700mm(長×寬×高)
驅動電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
主油道壓力表：0～250kg/psi
制動分泵壓力表：0～100kg/psi
變頻器：
型 號：CHE100-004G/5R5P-4
功 率：4KW/5.5KW
輸 入：AC 3PH 380V±15% 50/60Hz
輸 出：9A/13A AC 3PH 0～380V 0～400Hz
三相異步電動機：
型 號：YT 100L2-4
電 壓：AC 220V/380V 50Hz
電 流：11.8A/6.8A
功 率：3KW
轉 速：1420r/min
真空泵：
型 號：RD-2
電 壓：AC 220V 50Hz
功 率：370W
抽氣速率：48L/min
極限壓力：6.7×10-2Pa
轉 速：1400r/min
進氣口徑：Ø8
用油量：1L
噪 聲：≤68
四、汽車ABS/EBD制動系統實訓臺的基本配置(每臺)：序號 名 稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子以及彩色電路圖和液壓管路圖 套 1 2 ABS/EBD控制單元總成 常用車型 套 1 3 診斷座 OBDⅡ 個 1 4 點火開關 個 1 5 制動總泵 原廠配置 套 1 6 制動分泵 原廠配置 個 4 7 剎車碟 原廠配置 個 4 8 剎車皮 原廠配置 個 4 9 外球籠 原廠配置 個 4 10 半軸桿 原廠配置 條 4 11 左右/前車速傳感器 原廠配置 套 1 12 左右/后車速傳感器 原廠配置 套 1 13 驅動皮帶 原廠配置 條 2 14 真空大力鼓 套 1 15 制動踏板 原廠配置 套 1 16 主油道壓力表 0～250kg/psi 個 2 17 制動分泵壓力表 0～100kg/psi 個 4 18 變頻器 CHE100-004G/5R5P-4 臺 1 19 三相異步電動機 YT 100L2-4 臺 2 20 真空助力泵 RD-2 套 1 21 移動臺架(帶自鎖腳輪裝置) 1500×1000×1700(長×寬×高) 臺 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查汽車ABS/EBD制動系統實訓臺的貨品外觀，核實汽車ABS/EBD制動系統實訓臺的型號、數量及配件，拒收處于受損狀態的汽車ABS/EBD制動系統實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供汽車ABS/EBD制動系統實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對汽車ABS/EBD制動系統實訓臺的免費維修，超出條件承諾時提供對汽車ABS/EBD制動系統實訓臺的有償維修；
4、退貨/換貨：單方面原因?qū)е碌钠嘇BS/EBD制動系統實訓臺錯誤或汽車ABS/EBD制動系統實訓臺購買數量錯誤，造成汽車ABS/EBD制動系統實訓臺的退換貨要求，將不被接受；
5、貨期說明：汽車ABS/EBD制動系統實訓臺的發貨期為參考值，如您需要了解汽車ABS/EBD制動系統實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對汽車ABS/EBD制動系統實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答汽車ABS/EBD制動系統實訓臺的相關疑問，我們還可以幫您推薦符合您要求的汽車發動機實訓設備等相關產品！
————————————————————————————————————————————————————
