近些年來，跟著人口的增加和經濟的快速開展，產生了許多的日子污水和工業廢水。其中這些廢水中含有許多有害的物質，假如對這些廢水不進行處理就直接排放到河流湖泊中，會對生態環境形成毀滅性的破壞。要積極響應國家的節能環保方針，所以要對污水進行嚴峻的處理，使其徹底抵達排放規范后才可以排出?，F(xiàn)在首要的污水處理工藝有SBR、A/O、及氧化溝等。生物倍增污水處理工藝的特點是將整個污水處理進程奇妙地安排在一個反響池內進行，長處非常杰出：①低溶氧條件下結束同步硝化反硝化反響;②低污泥產出;③低溶氧的條件下杰出的除磷效果;④作業高效。它是一項高效生物污水處理技術，經過一體化(QSYB)系統大大提高了微生物的處理功率，降低了污水處理能耗，減少了占地面積，一同它的操作辦理及維護修理進程簡練，可靠性高。經過PLC控制系統，可以結束整個工藝的自動化，大大提高了處理污水的功率，降低了工人的勞動強度，其操作簡練，控制精度準確，所以結束其自動化控制系統的意義嚴重。表1為其工藝比照圖。

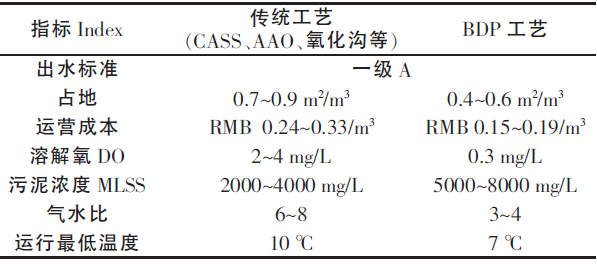

　　表1 BDP 工藝和傳統工藝的比照

1、BDP處理工藝流程

　　1.1工藝流程

　　根據污水情況，本次選用預處理+生化+深度處理工藝進行處理。污水首要由格柵阻攔大顆粒雜質，然后進入到調度池進行水質、水量均衡效果，再以污水泵提升至一體化設備進行生化處理，經過一系列處理，抵達排放規范后排放。污泥經過污泥泵進入污泥池，進行濃縮后定期抽吸。污水處理工藝流程如圖1所示。

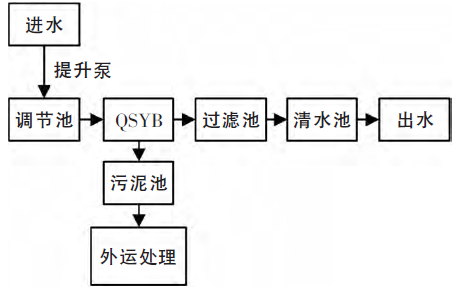

　　圖1 工藝流程

　　因為污水或許含有較多的懸浮物，且水量和水質不安穩，污水在進入生物處理之前都必須進行預處理，以保證后續處理工段的作業。根據現場情況，預處理系統選用格柵和調度池。格柵的首要效果為阻攔污水中的較大懸浮物，避免堵塞后續處理設備。調度池用于調度水質水量，保證水質水量安穩。二級生化處理選用一體化(QSYB)工藝，即清水源生物強化技術。

　　1.2電氣控制的整體要求

　　要結束自動和手動控制，選用1個整體控制箱，箱外選用觸摸屏式一體化控制。設有缺點報警和清渣維護等報警蜂鳴器報警，整套系統設置急停按鈕。利用工控機對其作業情況進行監控，在閃現屏上能實時看到設備的作業情況。

2、控制系統的硬件規劃

　　2.1控制系統組成

　　本控制系統選用西門子PLC來結束自動控制，經過PLC來控制加藥計量泵、鼓風機、潛污泵、空氣電動閥、反洗泵、閥門的作業情況，然后各個液位傳感器把當前的液位信號轉化成電流信號傳輸給A/D轉化模塊，然后將模擬量轉化為數字信號傳輸給PLC，然后根據收到的信號，敏捷地做出判別，來控制各個工件。用網線把PLC和工控機銜接起來，經過閃現屏來對其進行監控，這樣就可以看到整個工藝流程和各個設備的作業情況。在控制柜上用組態軟件經過閃現屏閃現出來，能愈加直觀地了解系統的作業情況。

　　2.2硬件挑選

　　上位機的監控系統選用的是研祥公司的IPC-810E工控機，選用MCGS組態軟件。下位機選用昆侖通態MCGSTPC1061Hn，它是以Cortex-A8CPU為中心(主頻1GHz)的高性能嵌入式一體化觸摸屏。

　　它選用了10.2英寸高亮度TFT液晶閃現屏，分辨率抵達了1024×768，是鋁合金結構，防碰擊，具有健壯的圖畫閃現和數據處理功用。電氣控制系統選用的PLC是西門子S7-1200(1214C)，S7-1200的可擴展性強、靈敏度高，支撐PROFIBUS主站從站通訊，RS485和RS232通訊模塊為點對點的串行供給銜接及I/O銜接主站。其系統控制框圖如圖2所示。

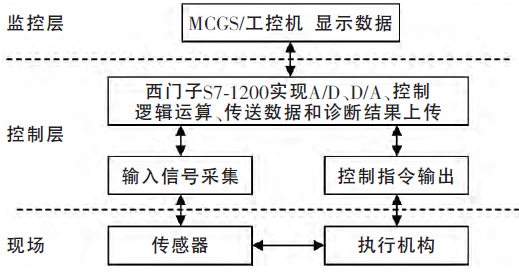

　　圖2 系統控制框圖

3、控制系統的軟件規劃

　　3.1控制程序規劃

　　本控制程序選用西門子的編程軟件進行TIAV13SP1進行編寫。編好結束后用通訊網線下載到PLC中。本程序包括1個主程序和4個子程序。

　　因為本系統在投入運用后，后期需求進行守時修理查看，所以本系統有自動和手動方式。自動方式下，按照輸入到PLC的程序進行作業，來結束污水的自動化處理;手動方式下用戶可以對一切電機、閥門和泵的作業情況進行控制，手動和自動方式之間可以根據現場的實踐情況進行安閑切換。為了便當對現場設備的辦理，操作員可以經過運用觸摸屏來控制各個工件的作業情況。觸摸屏人機界面上的虛擬按鈕和上位機程序中的控制按鈕相同，經過軟元件與梯形圖程序中運用的中心繼電器M相銜接，前者經過硬件結束銜接，后者通進程序設置結束銜接，互不煩擾，保證系統安穩性。

　　子程序除了自動和手動方式以外，還有警報方式。警報方式，當系統缺點時，需求采納系統泊車處理，閃現缺點，蜂鳴器報警。根據指示燈的情況，就可以知道當下設備的作業情況。輸出方式的輸出是對加藥計量泵、鼓風機、加藥計量泵、潛污泵、反洗泵、出水閥、進水閥、排污水閥和清水進水閥等的精準和高效的控制。在系統正常作業方式下，能看到各設備的作業情況。圖3所示為程序控制流程。

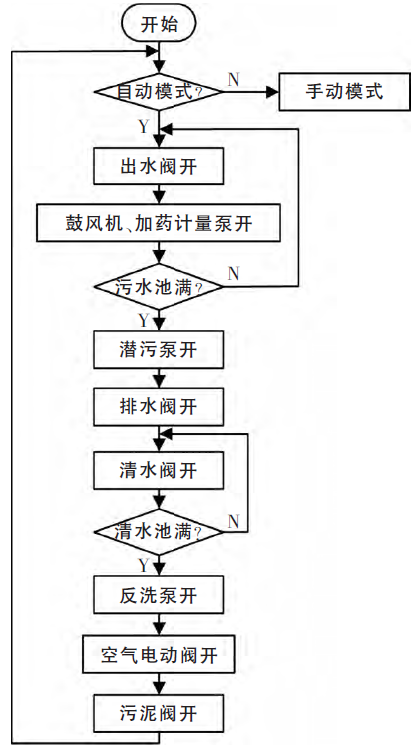

　　圖3 程序控制流程

　　3.2控制程序的結束

　　主程序本控制系統是由一套PLC控制系統組成，選用的是西門子S7-1200(1214C)。本系列的PLC一同具有模擬量和數字量的輸出輸入功用，可一同擴展多個模塊，還有很健壯的指令功用，能滿意對設備的控制。對自動方式、手動方式、警報方式和輸出方式進行控制。其在閃現屏上就可以看到各個工件的作業情況，其作業情況圖如圖4所示。

　　圖4 作業情況圖

　　自動程序系統切換到自動方式下，首要發動清洗程序。出水閥、潛污泵、加藥計量泵、空氣電動閥按照設定程序進行作業。潛污泵的作業情況及液位選用浮球自動控制，高開低停操作。潛污泵中止作業后，發動反洗程序，上述設備中止作業。反洗泵、清水閥、空氣電動閥按順序依次進行作業。抵達預守時刻后，清洗程序和反洗程序封閉。翻開排污口，排出污泥廢渣。結束上述所以動作后，系統回到初始情況，繼續重復上述動作。

　　手動控制當系統的自動程序正常作業時，手動系統是處于預備情況;當自動程序出現缺點時，可以替代自動方式對設備進行控制。這樣可以讓控制系統能對設備結束實時的控制，一同也能保證系統的安穩性和完整性。其自動方式和手動方式在人機溝通界面閃現屏上的閃現如圖5所示。

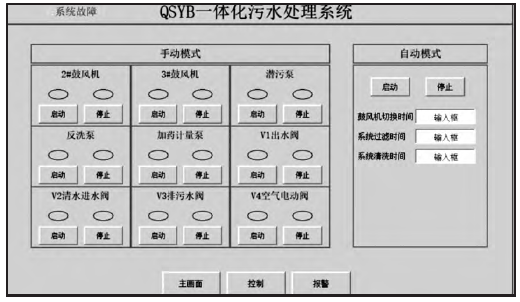

　　圖5 自動控制和手動控制界面

　　警報方式系統設備按設定程序作業時，綠燈展亮起。在系統設備出現作業缺點時，這時紅燈亮起和蜂鳴器發出聲音，可以實時地判別設備的作業情況。根據指示燈和蜂鳴器的情況，就可以敏捷準確知道當下設備的作業情況。

4、總結

　　本污水處理工藝比傳統工藝無論是在占地面積，作業本錢、處理功率都有優勢。經過該系統處理過的污水，可以滿意國家對污水的排放規范并且處理功率高。該系統有監控系統和人機溝通界面，大大提高了系統的準確度，一同自動化程度高，節約了人力，便當辦理，質量安穩，是一種高效的污水處理系統。
