立體倉庫實訓裝置
- 發布者：信 息 資 訊 發表時間:2020-09-23
一、立體倉庫實訓裝置的概述：

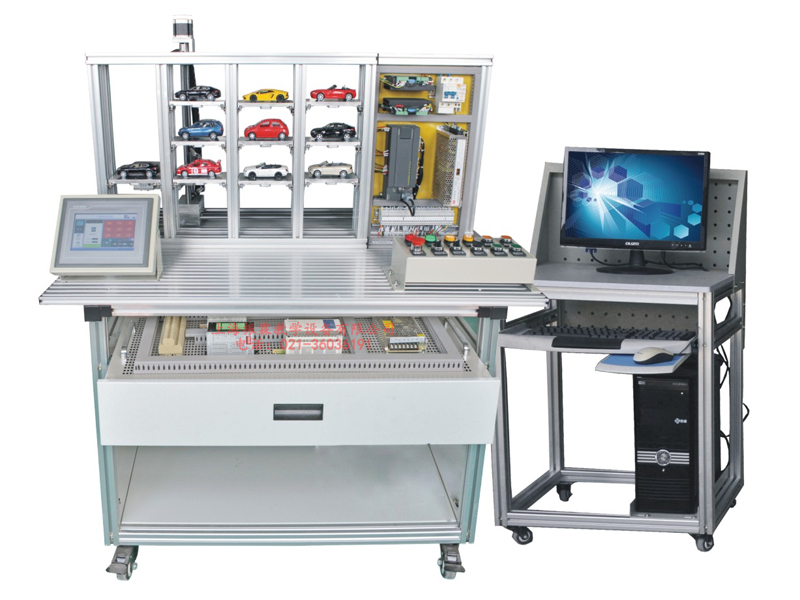

ZLDW-G08立體倉庫實訓裝置是根據實際工業生產中使用的立體倉庫（高架庫）實物為模本，并進行了相應的縮小和適當?shù)暮喕O(shè)計完成的具有實際操作功能和實驗功能的一套產品。本裝置采用了常見的各種物品為“倉庫”的存取對象，通過 PLC 的控制可以完成分類、出庫、入庫等工作。使用VisualBisic6.0 編程軟件開發的上位機控制軟件，管理存取對象的出入庫等工作。
二、立體倉庫實訓裝置的功能：
1、西門子 S7 － 200 PLC 的基本指令實訓光機電實訓設備,XXXXX,機械自動化實驗裝置
2、基于 PLC 控制的步進電機系統實訓
3、基于 VisualBisic6.0 的 PLC 控制界面運用（上位機軟件）
4、通過上位機軟件進行貨物的分類、出入庫管理
5、上位機與 PLC 的通信
6、基于 PLC 控制的立體倉庫實訓
三、立體倉庫實訓裝置的配置：
1、本實訓裝置包括實訓臺、庫架、西門子 224PLC （晶體管）、步進電機及驅動、控制面板、開關電源等。
2、實驗臺：采用鋁合金制作而成，簡潔耐用而且美觀大方；
3、庫架：包括鋁合金組裝而成的五列四層架體和一個單獨的存取架；
4、PLC ： PLC 種類及型號可由學校具體選擇。建議選用 西門子 S7 － 200 CPU 224 DC/DC/DC ， 14 入 /10 出，為晶體管輸出型，帶 2 路 PTO 脈沖輸出。
5、步進電機及驅動：取貨架左右動作驅動步進電機；取貨架上下動作驅動步進電機
6、直流電機：完成取貨架伸出、收回動作， DC 24V ，帶減速器；
7、開關電源：把 220V 交流電變換成 24V 直流電，為整個系統電路供電；
8、控制面板：由急停開關、自動 / 手動選擇開關和手動操作按鈕組成，完成對高架庫的自動、手動控制操作；
9、計算機：配備品牌計算機一臺。（用戶自己配備）
三、立體倉庫實訓裝置的技術參數：
1、電源輸入：AC 220V±10％ 50Hz
2、外型尺寸：1300 mm×800mm×600mm
3、功耗：≤ 0.5k VA
4、工作溫度： 0 ℃～ 40 ℃；
5、環境濕度：≤ 90% （ 40 ℃）；
6、安全保護措施具有接地保護、漏電保護功能，安全性符合相關的國標標準。找不到想找的產品?請點擊 產品導航頁
