實驗室為學校及研究機構的重要工作地址，其間存放著很多危險品和寶貴的實驗器械，實驗室的安全辦理是對師生生命安全以及學校工業安全的重要確保。據此本規劃為一款實驗室安全智能報警系統，用于防備實驗室失竊、火災等意外事故的產生。它在從前的報警器的基礎上進行了很大的改善，運用紅外、溫度、煙霧三個傳感器，全方面地確保實驗室安全，不僅如此，它運用單片機作為信號處理器，這樣有利于與計算機進行聯接，便利編程與數據存儲，可以將整個學校的全部實驗室聯網辦理。

1、實驗室安全智能報警體系中單片機應用的基本原理

　　1.1系統基本原理

　　系統根據STC89C52RC單片機控制，選用C言語編寫程序，由3個傳感器：煙霧傳感器、紅外傳感器和溫度傳感器接納信號，由蜂鳴器輸出報警信號，LCD閃現輸出實時溫度和預設溫度。本系統在系統軟件控制下工作，HC-SR501人體紅外感應模塊承受人體紅外輻射源的信號將所勘探到的信號進行擴展、濾波，并從這些信號中提取出信息牽動感應開關電子模塊，將結果反饋給主控單片機STC89C52。DS18B20溫度搜集器搜集溫度信號傳送給可編程數字溫度計，對這些信號進行處理，若溫度高于警示溫度，則將信號反饋給主控單片機STC89C52。

　　煙霧報警器首要對甲烷和液化氣可燃?xì)怏w進行監測，當MQ-2煙霧氣敏傳感器搜集到危險氣體，就會將信號反饋給主控單片機STC89C52。系統組成框圖如圖1所示。

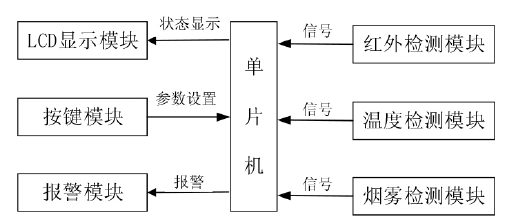

　　圖1 總體規劃框圖

　　在主控單片機內部，會通過軟件對收到的信號進行計算、均勻、辨認、判定等環節，及時牽動報警模塊，將控制信號擴展完結報警動作。當報警持續一段時間后，可以自動免除，也可以通過按鍵模塊，手動免除，然后在LCD閃現模塊閃現報警次數和報警原因。

　　1.2熱釋電傳感器的基本原理

　　運用HC-SR501人體紅外感應傳感器，該傳感器是根據紅外線技術的自動控制模塊，當人進入感應規模則輸出高電平，當人脫離感應規模則自動延時封閉高電平，輸出低電平。一起該傳感器有溫度補償功用，在夏天溫度較高時，有用勘探間隔稍變短，以確保傳感器的工作功用。該傳感器靈敏度高，抗干擾性高，可靠性強，可以起到很好的防盜作用。

　　1.3溫度傳感器的基本原理

　　選用DS18B20溫度傳感器，低溫度系數晶振產生固定頻率的脈沖信號發送給計數器1，高溫度系數晶產生的信號作為計數器2的脈沖輸入。測溫規模-55℃～+125℃，測溫差錯1℃。該傳感器有一起的單線接口方法，和單片機聯接時僅需一條線，即可實現雙向聯接。該傳感器價格優惠、照應快，在運用中不需要外圍原件，且支撐多點組網功用，最多可并聯八個實現多點監測，在實驗室這種大型區域，可以及時監測溫度改變，進步安全確保。

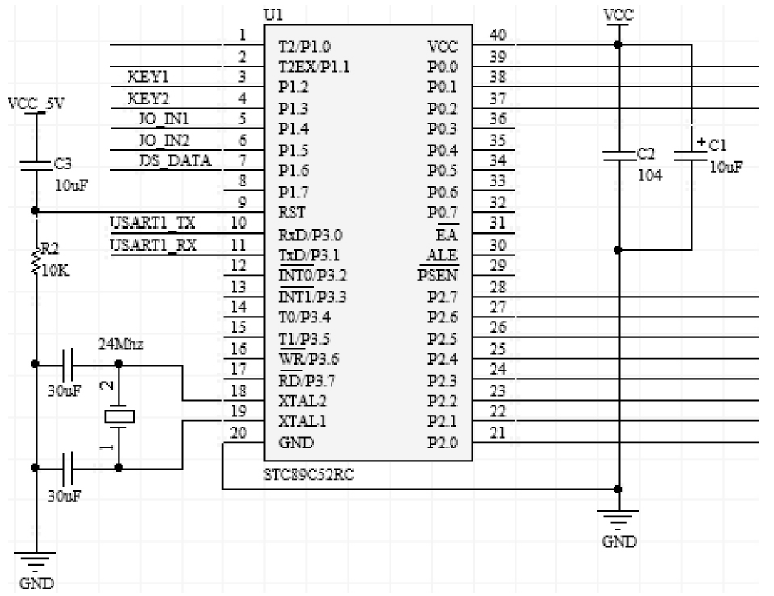

　　圖2 STC89C52控制單元電路圖

　　1.4煙霧傳感器的基本原理

　　運用RA6-1煙霧傳感器，其輸出的信號為數字信號，可自行調理靈敏度，因而信號不用再處理，可以直接送到主控單元。氣體檢測單元首要可以對甲烷和液化可燃?xì)怏w進行檢測，可以避免實驗室火災和實驗人員中毒的情況產生。該檢測單元選用MQ-2煙霧傳感器，對煙霧敏感性高，運用壽命長，工作安穩，照應敏捷，可以很好地確保實驗室的安全。

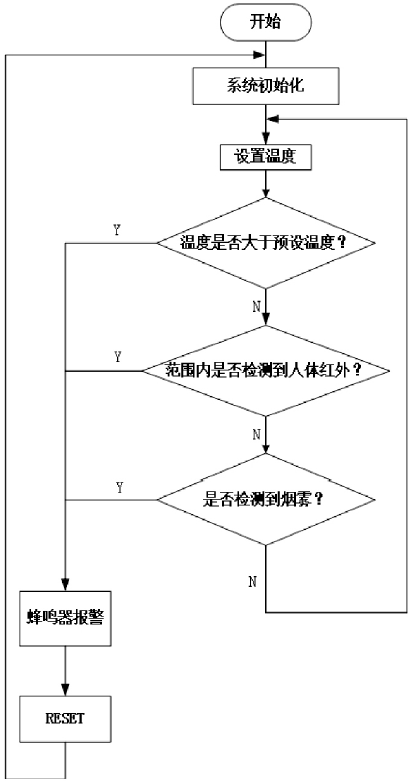

　　圖3 主程序流程圖

2、實驗室安全智能報警體系中單片機應用的系統軟件：

　　本系統有三種不同的報警方法，分別為紅外報警、高溫報警和煙霧報警。當傳感器檢測到反常時就會產生報警信號并將信號發送給單片機的檢測單元，溫度和煙霧也是如此。每個檢測單元分別對應不同的傳感器，互不影響，檢測單元將信號發送給主控單元，主控單元向單片機請求中斷，單片機照應中斷后，發動報警指令，根據不同的報警類別閃現報警原因。

3、實驗室安全智能報警體系中單片機應用的系統檢驗：

　　檢驗共進行三次，分別對紅外報警、溫度報警和煙霧報警功用進行檢驗。檢驗標明報警正常，報警原因閃現正常。

　　如4圖進行了關于溫度的檢驗，在產品中加入了溫度修正按鍵，通過兩個按鍵可以關于報警溫度進行設定，檢驗時室內溫度為18℃，將溫度閾值設定在20℃，此刻蜂鳴器未報警。隨后將溫度設定在17℃，蜂鳴器報警。

　　在第2次實驗時進行對紅外報警器的檢驗，將報警器附近放上木板阻隔，蜂鳴器未報警。隨后將手放置于紅外傳感器前，蜂鳴器正常報警。

　　最后進行了關于煙霧傳感器的檢驗，將燃著的木條放置于煙霧傳感器前，蜂鳴器報警。

　　綜上，本項目產品三個傳感器均正常工作。

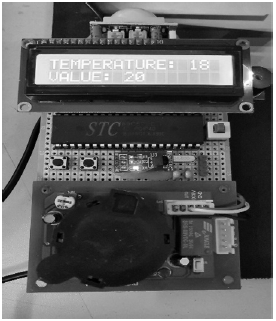

　　圖4 檢驗圖

4、總結：

　　本報警系統以STC89C52單片機為中心，熱釋電傳感器、溫度傳感器和煙霧傳感器為輔，首要處理了實驗室的安全保衛問題，從外物侵略、火災防備和有毒氣體泄露三個方面確保實驗室的工業安全和實驗人員的人身安全，在學校、研究所等場全部很高的使用價值。
