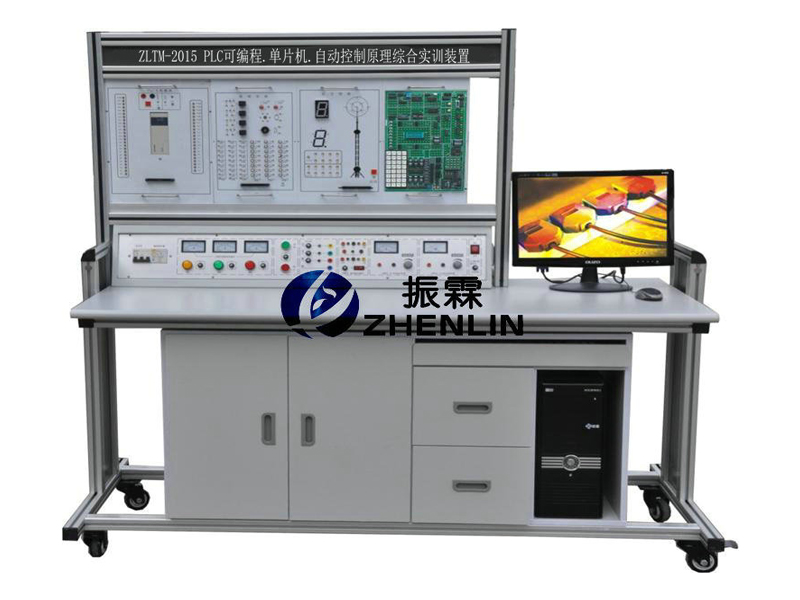

PLC可編程單片機自動控制原理綜合實訓裝置
- 發布者：信 息 資 訊 發表時間:2020-08-10
- PLC可編程.單片機.自動控制原理綜合實訓裝置是專為職業院校及中職學校開設的可編程控制器技術及其應用等課程實驗配套設計的，集PLC編程控制器及單片機控制與自動控制原理的實驗掛箱于一體，綜合性強、功能齊全，做到一機多用、資源共享、便于管理，大大節省實驗室。可完成單片機、PLC編程控制器及自動控制原理技術課程的相關教學實訓，是大中院校及中職理想的實驗設備。一、PLC可編程.單片機.自動控制原理綜合實訓裝置的特點:
1、裝置采用組件多結構 更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
二、PLC可編程.單片機.自動控制原理綜合實訓裝置的構成：
1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6 cm3)：
（1）PLC01 交通信號燈PLC自動控制實驗掛箱
（2）PLC02 攪拌器的PLC自動控制實驗掛箱
（3）PLC03 LED數碼管顯示PLC自動控制實驗掛箱（實物）
（4）PLC04 四層電梯的PLC自動控制實驗掛箱（實物）
（5）PLC05 加工中心刀具庫選擇控制實驗掛箱（實物）
（6）PLC06 藝術彩燈造型的PLC控制實驗掛箱
（7）PLC07 電機的自動控制實驗掛箱（實物）
（8）PLC08 步進電機的PLC控制實驗掛箱（實物）
（9）PLC09 模擬電視發射塔實驗掛箱
（10）PLC10 自動送料裝車系統實驗掛箱
（11）PLC11 自動售貨機實驗掛箱
（12）PLC12 自動成型系統實驗掛箱
（13）PLC13 水塔自動供水系統實驗掛箱
（14）PLC14 郵件自動分揀系統實驗掛箱
（15）PLC15 自動洗衣機系統實驗掛箱
（16）PLC16 電鍍系統實驗掛箱
（17）PLC17 繼電器控制實驗掛箱（一）
（18）三相鼠籠電動機380V Y /△接法
（19）基礎實驗掛箱
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗?zāi)K、溫度自動控制實驗?zāi)K、直流電機實驗?zāi)K、音響模塊等）。
9、電腦或手持編程器（用戶自備或代購）
三、PLC可編程.單片機.自動控制原理綜合實訓裝置的技術性能：
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：三菱FX1N -40mR（輸入24點，輸出16點），
4、重量：100Kg
5、外形尺寸：160×75×150 cm3找不到想找的產品?請點擊 產品導航頁
