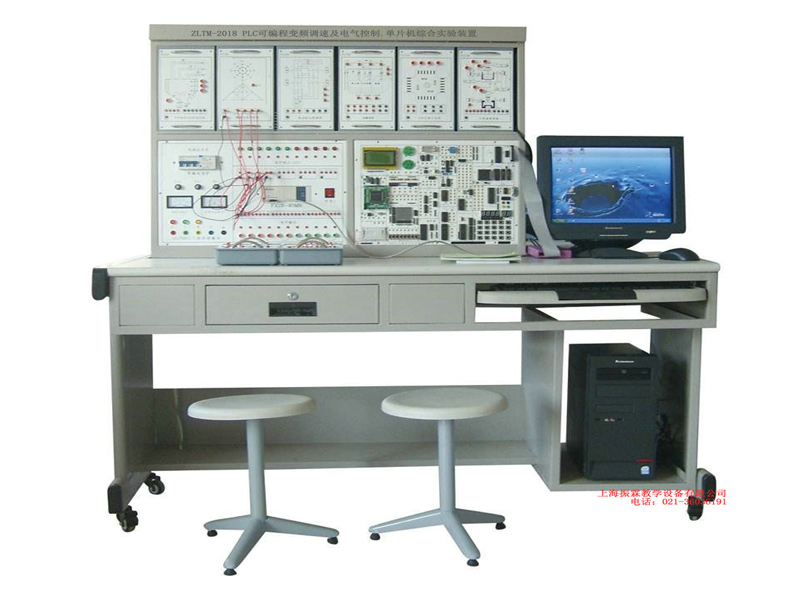

PLC可編程變頻調速及電氣控制單片機綜合裝置
- 發布者：信 息 資 訊 發表時間:2020-08-06
- PLC可編程.變頻調速及電氣控制.單片機綜合實驗設備集單片機、變頻控制、PLC編程邏輯控制器、工控組態軟件、仿真教學軟件、模擬控制實訓掛箱、實物與于一體，綜合性強、功能齊全，做到一機多用、資源共享、便于管理，大大節省實驗室。可完成單片機、PLC編程控制器、變頻調速技術課程的相關教學實訓。是大中院校及中職理想的實驗設備。一、PLC可編程.變頻調速及電氣控制.單片機綜合實驗設備特點：
1、裝置采用組件式結構，更換實驗?zāi)K便捷，如需要擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。
2、雙端口接線法：PLC主機與實驗?zāi)K掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解PLC的結構和功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家單一連線法相比具有絕對的優越性。
3、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX1N-40mR可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。
5、組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6、實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控制等。
7、PLC主機的網絡教學實驗：配有RS485網絡通信（也可選擇CC-Link通信，價格另議），教師端電腦（主站）分別跟16臺PLC主機（從站）進行直接通信實驗（即進行1：N通信），任一臺PLC主機（主站）跟7臺PLC主機（從站）進行直接通信實驗（即進行N：N通信）。
8、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗?zāi)K、溫度自動控制實驗?zāi)K、直流電機實驗?zāi)K、音響模塊等）。
二、PLC可編程.變頻調速及電氣控制.單片機綜合實驗設備技術性能：
1、輸入電源：三相四線（～380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3、裝置容量：300VA
4、重量：160Kg
5、外形尺寸：160×75×150 cm3
三、PLC可編程.變頻調速及電氣控制.單片機綜合實驗設備構成
（一）交流電源控制功能板
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓電源輸出（數顯）
D．+5V/1A直流穩壓電源輸出（數顯）
E．±12V/1A直流穩壓電源輸出（根據裝置需求而定）
（二）控制屏：正面大凹槽內上下設有導軌，實驗?zāi)K掛件在控制屏上位置可任意互換。
（三）實驗桌：鋼木結構
（四）ZL-01 PLC主機實驗組件：
1、三菱FX1N -40mR-001 AC/DC/繼電器，內置數字量I/O（24路開關量輸入，16路繼電器輸出）。
2、FX0N-3A模擬量模塊（2路模擬量輸入，1路模擬量輸出）。
3、FX2N-485-BD通信模塊，SC-09通信編程電源，采用RS485網絡通信。
（五）ZL-02繼電接觸器控制實驗掛箱（一）：提供交流接觸器、熱繼電器各2只，模擬燈泡1只，控制按鈕3只。
（六）ZL-03繼電接觸器控制實驗掛箱（二）：提供交流接觸器2只，時間繼電器1只，能耗制動變壓器、整流二極管、大功率電阻等。
（七）ZL-04 觸摸屏實驗掛箱：配有5.7英寸eview500 256色液晶觸摸屏，帶有RS485通信接口。
（八）ZL-05 變頻器實驗掛箱 選用三菱FR-S520
（九）溫度閉環控制掛箱
（十）A/D及D/A轉換掛箱
（十一）PLC01 交通信號燈PLC自動控制實驗掛箱
（十二）PLC02 攪拌器的PLC自動控制實驗掛箱
（十三）PLC03 LED數碼管顯示PLC自動控制實驗掛箱 （實物）
（十四）PLC04 四層電梯的PLC自動控制實驗掛箱 （實物）
（十五）PLC05 加工中心刀具庫選擇控制實驗掛箱（實物）
（十六）PLC06 藝術彩燈造型的PLC控制實驗掛箱
（十七）PLC07 電機的自動控制實驗掛箱（實物）
（十八）PLC08 步進電機的PLC控制實驗掛箱（實物）
（十九）PLC09 模擬電視發射塔實驗掛箱
（二十）PLC10 自動送料裝車系統實驗掛箱
（二十一）PLC11 自動售貨機實驗掛箱
（二十二）PLC12 自動成型系統實驗掛箱
（二十三）PLC13 水塔自動供水系統實驗掛箱
（二十四）PLC14 郵件自動分揀系統實驗掛箱
（二十五）PLC15 自動洗衣機系統實驗掛箱
（二十六）PLC16 電鍍系統實驗掛箱
（二十七）三相鼠籠和電動機 380V Y /△接法 2臺
（二十八）基礎實驗掛箱找不到想找的產品?請點擊 產品導航頁
