家用分體空調技能實訓設備
- 發布者：信 息 資 訊 發表時間:2020-07-29

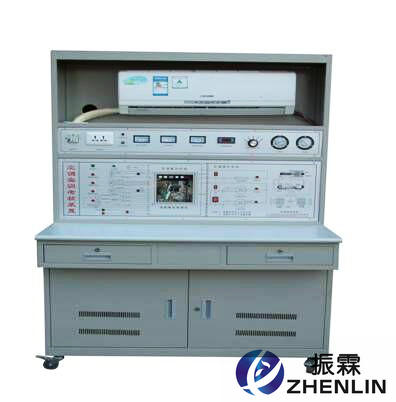

一、ZLK-X28家用分體空調技能實訓設備概述：
家用分體空調技能實訓設備是按照職業教育的教學和實訓要求研發的產品。適合各職業院校的制冷技術、制冷流體機械、家用制冷設備原理及維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等教學實訓裝置。培養掌握空調制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
二、家用分體空調技能實訓設備特點：
（1）、系統采用真實空調整機，完整再現市場上的遙控?zé)岜檬椒煮w空調器的整體結構、性能完全相同。具有制冷、制熱、通風、保濕、定時、自動等功能。
（2）、整套實訓臺集制冷系統、電氣控制、故障模擬于一體，系統真實完整與實際空調制冷系統、電氣系統一致，滿足對實訓的要求
（3）、實訓裝置直觀展示熱泵空調的系統結構、工作原理，可清楚的看到系統內部各實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管展示空調實時工作狀態；主面板上的有機玻璃板可看到空調主控板的器件及布局；主面板中間印有控制系統原理圖，并設有相應的測試點；便于教學演示講解及學生對課本知識的理解掌握。
（4）、管路中設有視液鏡可觀察制冷劑狀態，系統中不同的壓力段采用不同的顏色標示。
（5）、裝置設有空調部件電氣控制線路接線實訓板，可以完成對電氣連接、壓縮機繞組判斷等實訓，有利于學生將理論知識應用于實際，培養學生的動手能力
（6）、可模擬故障設置，培養學生綜合故障檢修能力，有利于開展技能鑒定、考核工作。
三、家用分體空調技能實訓設備性能參數：
（1）、輸入電源：單相三線220V±10% 50HZ
（2）、裝置容量：<1.5KVA
（3）、制冷劑類型：R22
（4）、工作環境：環境溫度-10℃～+40℃相對濕度<85%（25℃）
(5)、外型尺寸:150CM×70CM×180CM
四、家用分體空調技能實訓設備系統組成：
4.1、實訓臺體：家用分體空調技能實訓考核臺采用鐵質雙層亞光密紋噴塑結構，結構堅固，形狀似長方體封閉式結構，造型美觀大方，設有抽屜、存放柜，用于放置模塊、工具、導線等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。裝置背面可觀察制冷系統管路的結構。實訓桌還設有四個萬向移動輪子，其中兩個帶腳剎，便于移動或固定。
4.2、空調整機：包括熱泵式分體空調所必需的部件：蒸發器、冷凝器、壓縮機、連接管、高低壓閥門等。
4.3、電源控制屏：電源控制屏采用單相三線220V交流電源供電，經由漏電保護器，漏電電流30mA，主電源由啟停開關控制。
實訓臺提供交流電壓表，量程0～250V，精度0.5級；交流電流表，量程0～10A，精度0.5級。
4.4、實訓模塊制冷系統壓力檢測模塊：
提供2只真空壓力表，量程分別為-0.1～1.5Mpa、-0.1～3.5Mpa，可同時顯示系統工作時低壓側和高壓側的系統壓力
溫度檢測模塊：
提供4只溫度表，采用PT100傳感器，三位半數顯，分別測量進風口溫度、出風口溫度和蒸發器溫度
4.5、故障設置模塊：可設置13個故障點，學生可根據故障現象在故障檢測板上進行檢測和排除故障?？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
智能排故系統特點：
1)計算機可以監控1-126臺空調制冷制熱智能考核臺。
2)已設置13個故障點。（并可以擴展故障點）
3)具有發卷功能。
4)具有收卷功能。
5)具有單臺試卷清零功能和全部試卷清零功能。
6)具有自動檢測各空調制冷制熱智能考核臺的通訊聯機情況。
7)可以生成學生個人成績單。
8)可以對學生考核情況進行統計、分析。
9)可設置進入系統密碼及修改密碼。
10)具有打印功能。
11)具有答題次數限制功能。
五、家用分體空調技能實訓考核臺實訓項目:
1)、整流電路故障；
2)、12伏電源電源電路故障；
3)、5伏電源故障；
4)、室內溫控探頭不良；
5)、室外溫控探頭不良；
6)、遙控接收頭損壞；
7)、不制熱；
8)、不制冷；
9)、室內風機損壞；
10)、室外風機塤壞；
11)、風機電容器損壞；
12)、蜂鳴器故障；
13)、風向調節失控。找不到想找的產品?請點擊 產品導航頁
