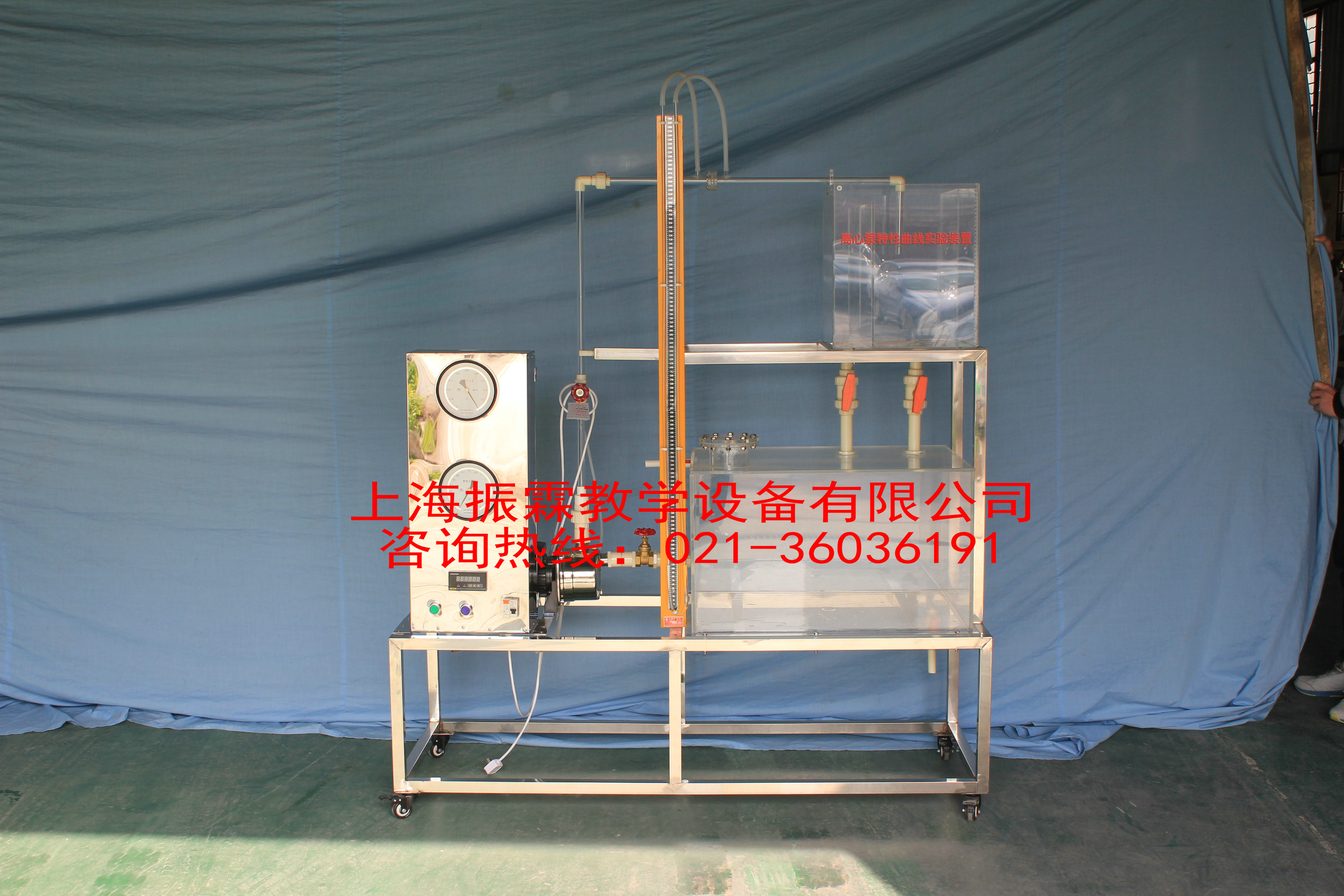

一、水泵性能實驗裝置的主要用途：

　　1、熟悉水泵的操作，掌握實驗組織方法，了解實驗操作原理;

　　2、學會水泵特性曲線的測定方法，正確掌握用作圖法處理實驗數據。

二、水泵性能實驗裝置的主要指標和參數：

　　1、環境溫度：0.5～40℃

　　2、離心泵 型號：FS103

　　3、最大揚程：11

　　4、最大流量：4.5

　　5、泵進口管徑d：32 mm

　　6、電機額定功率：370 W

　　7、電機額定轉速：2840轉/分

　　8、設備外形尺寸：1200mm×450mm×1800mm、

　　9、工作電源：AC220V±10%、50Hz，單相三線制，功率370W，安全保護：具有接地保護、漏電保護、過流保護

三、水泵性能實驗裝置的主要配置：

　　1、304不銹鋼實驗水泵;

　　2、0.4級精密正負壓力表;

　　3、孔板流量計;

　　4、壓差計;

　　5、配有白色PE材質回水箱;

　　6、標定計量箱、

　　7、ABS串、并連管路、

　　8、銅閥門、

　　9、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，

　　10、配套UPVC連接管道和閥門(中財品牌)。

　　11、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。

四、水泵性能實驗裝置的軟件組成：

　　公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

　?、?、3D軟件界面并有工具欄項目?jī)?nèi)容：⑵、3D仿真演示軟件與設備使用內容完全一致;⑶、3D仿真軟件屏幕大小尺寸可以編程;⑷、整套軟件與設備實驗過程流程動畫。
