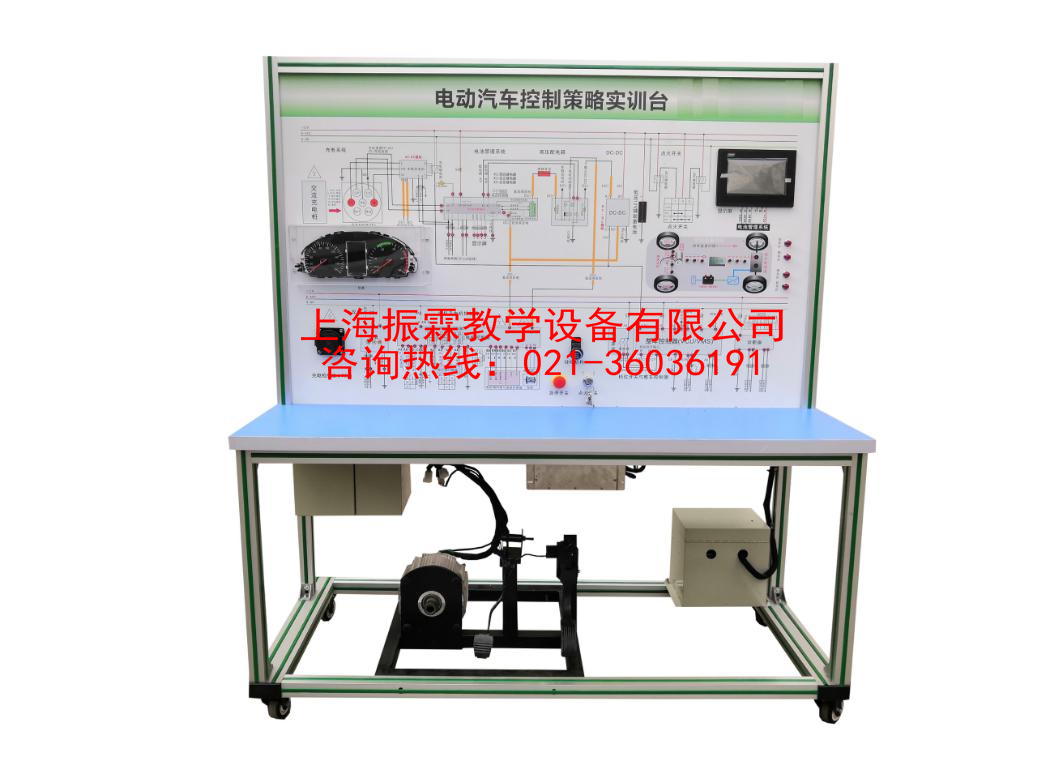

一、新能源汽車工作原理示教系統的產品簡介：

　　采用純電動車控制策略系統(包含電機控制、電池管理、VCU控制、車載充電機、電源轉換系統、高壓安全系統)的真實器件制作，包含電池及管理系統、電機及控制系統、車載充電系統、整車控制器VCU及控制系統、電源轉換系統(AC-DC模塊、DC-DC模塊、DC-AC模塊)、高壓安全系統,真實展示電動汽車控制策略系統的結構原理與工作過程，純電動車控制策略系統動力性能、可靠性能、安全性能。實現控制策略演示驗證操作，包括起步模式、正常驅動模式、能量管理策略、安全控制策略以及其他情況下的控制策略等，并對控制策略進行檢測分析診斷。

二、新能源汽車工作原理示教系統的功能特點：

　　1.可展示純電動車控制策略的完整組成結構(包含純電動車永磁同步電機控制、電池管理、VCU控制、車載充電機、電源轉換系統、高壓安全系統);

　　2.安裝純電動車真實器件，包含電池及管理系統、電機及控制系統、車載充電系統、整車控制器VCU及控制系統、電源轉換系統(AC-DC模塊、DC-DC模塊、DC-AC模塊)、高壓安全系統,真實展示電動汽車控制策略系統的結構原理與工作過程。

　　3.安裝駕駛者進行各項操作的裝置，包括檔位控制、油門踏板、剎車踏板等;展示駕駛者操作的各種意圖，如何與電動車控制系統關聯對接;

　　3.電力驅動動力系統的加速、減速、制動及能量回收工況正常工作;

　　4.實現控制策略演示驗證操作，包括起步模式、正常驅動模式、能量管理策略、安全控制策略以及其他情況下的控制策略等，并對控制策略進行檢測分析診斷。

　　5.鋰電池及管理系統(BMS)：動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控制、均衡等功能，并通過CAN總線的方式與帶CAN通訊的車載充電機等進行信息交互。

　　6.純電動汽車動力電池包(動力電池：單體磷酸鐵鋰電池3.2V50Ah，共24節串聯)，電池管理系統包含：電壓與溫度及電流采集模塊、主控模塊等，主控模塊通過CAN網絡與其他模塊通訊，直觀了解動力電池PACK技術。

　　7.動力電池包、霍爾電流傳感器、充電繼電器、放電繼電器、預充繼電器、總正繼電器、總負繼電器均設有檢測端口，可實時檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

　　8.BMS電池管理系統帶被動均衡功能，帶開關控制保護(單體斷線、短路、過壓、欠壓、過流、過溫)，與車載充電機CAN通訊，通過BMS控制車載充電機工作，估算SOC(荷電狀態)等。

　　(1)具有單體電壓數據采集、總電壓數據采集、電流采集、溫度采集。

　　(2)具有完備的故障等級報警功能，包括電壓、電流、溫度等故障報警。

　　(3)具有SOC估算功能。

　　(4)具有充放電控制功能。

　　(5)具有被動均衡管理功能。

　　(6)系統開關無源機械觸點。

　　9.動力電池包顯示器(7寸觸摸屏)安裝在面板上，可以觀察充放電過程各項參數(顯示每節動力電池實時電壓與實時溫度、放電與充電工況、母線電流、絕緣工況等電池管理信息)，可展示動力電池包充放電過程控制邏輯和主要部件參數變化規律。(配套可正常運行操作的BMS上位機檢測標定軟件)。

　　10.采用純電動車電驅動傳動系統(包含電機與控制器、單級變速器、電子真空液壓制動、傳動等系統)真實器件制作，可實現電動車電力驅動系統功能性測試實驗實訓，包括剎車能量回收、剎車、前進功能、后退功能、充電功能、互鎖功能、模擬加載負載調節等。

　　11.工況模擬系統：模擬負載變化采用可調張力控制器進行切換，模擬電動車行駛的不同工況(啟動、怠速、勻速、加速、減速、停車及爬坡等)。

　　12.實現電動車電力驅動系統實時監控實驗實訓，通過上位機軟件可讀取電機在車輛勻速、加速、減速工況下，電機轉速、電壓、電流、扭矩等參數的變化關系。

　　13.電機控制器與BMS控制單元具有診斷接口，通過上位機軟件進行讀取系統數據流信息(包含剎車開關、檔位、電機轉速與電壓電流、制動能量回饋電流、電機溫度、電機扭矩、電子油門開度、母線端電壓/電流，電機控制器輸出端電壓/電流、制動能量回收等工作狀態;電池組電壓值、充放電流、溫度等)與故障內容。

　　14.整車控制器VCU具有診斷接口，通過上位機軟件進行讀取各系統數據流信息.

　　15.配備的車載充電機、永磁同步電機控制器、電動車儀表、整車控制器VCU、電池管理模塊通過CAN通信傳遞信息。

　　16.多功能儀表實時顯示車速、電壓、檔位、電流、電池狀態參數等。

　　17.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板;學員可直觀對照圖板和實物，認識和分析系統的工作原理。

　　18.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

　　19.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。

　　20.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

　　21.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

　　22.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
