電池充電系統實訓臺
- 發布者：信 息 資 訊 發表時間:2020-07-23

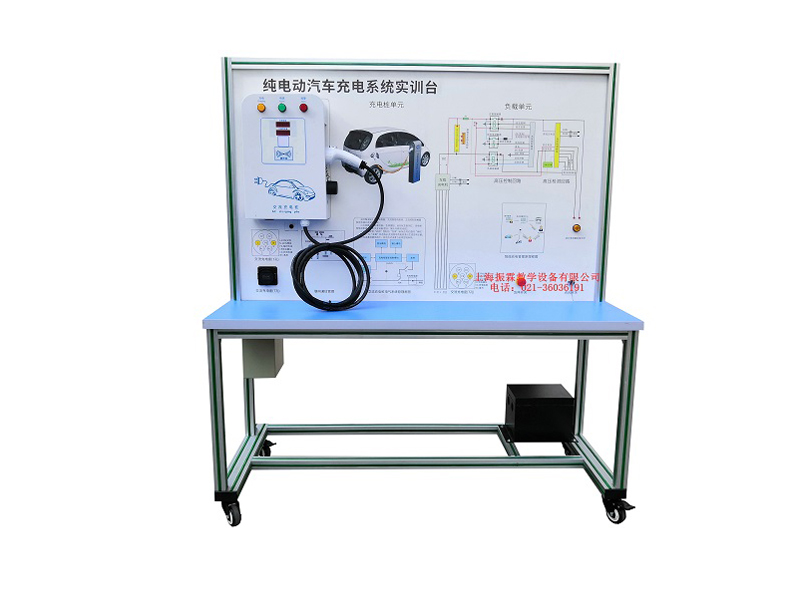

- 一、電池充電系統實訓臺的產品簡介：
該設備完整展示了新能源汽車充電裝置系統,全面展示了車載充電機與充電樁的組成、結構、原理、操作及排故障。
二、電池充電系統實訓臺的功能特點：
1.詳細的原理框圖展示，真實可操作運行的充電系統。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電與電機驅動系統結構原理圖和實物，認識和分析電動汽車充電系統的工作原理。
3.真實的國標充電樁充電端口，便于學習充電端口管腳定義及作用。
4.面板上安裝有點火開關、充電樁分解組件，工況指示燈，電源開關，電池等模塊與操縱開關。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.配套充電樁智能充電卡片、充值軟件。
7.安裝充電樁的電壓表與電流表，同步顯示數據。
8. 模擬實車真實充電過程，包括 CC 信號、 CP 信號的檢測、確認及喚醒過程，充電過程中的電池溫度、電流檢測等。
三、電池充電系統實訓臺的產品組成：
電動車國標單槍充電樁（分解）、智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座/充電槍、電池組與電池管理系統（帶CAN總線通訊/CC，CP控制線），車載充電器（帶CAN總線通訊）、帶CAN總線通訊的7尺彩屏顯示終端等組成，可移動的臺架與原理示教面板。
四、電池充電系統實訓臺的技術規格：
1.供電電源：AC220V ±10% 50Hz
2.供電電流：最大32A
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
3.設備顏色：標準7032等
4.鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
五、電池充電系統實訓臺的實訓項目：
1.充電樁內部電路原理實訓。
2.充電樁的部件組成及作用實訓。
3.充電樁的操作方法實訓。
4.操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓。
5.故障設置、排除思路和方法實訓。
6.智能充電卡片、充值軟件應用實訓。
