二次壓力控制回路即高低壓控制回路。在調節和控制系統的壓力或增大氣缸塞桿輸出力常用的壓力控制回路。

1、 壓力控制回路

（1）簡單壓力控制回路

實驗所需元件：

三聯件。

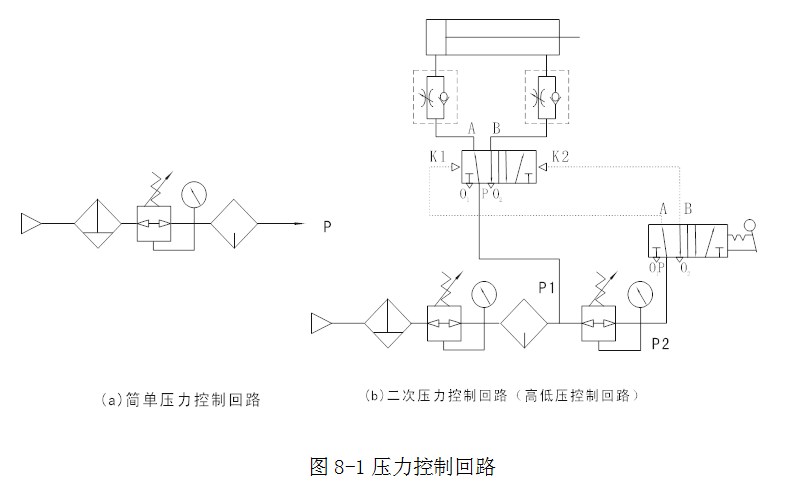

圖8-1（a）是常用的一種壓力控制回路，用來對氣源壓力進行控制，回路中采用了三聯件來實現定壓控制。

（2）高低壓控制回路

實驗所需元件 ：

雙作用氣缸，單向節流閥，雙氣控?fù)Q向閥，手動換向閥，三聯件，減壓閥。

實驗內容：

由多個減壓閥控制，實現多個壓力同時輸出。圖8-1(a)同時輸出高低兩個壓力P1和P2，其中P1作為動力氣源驅動氣缸活塞桿的伸出、縮回；P2作為氣控?fù)Q向閥的氣壓控制信號，控制氣控?fù)Q向閥氣流方向的切換。



實驗9  計數回路

實驗所需元件：

雙作用氣缸，二位五通單氣控?fù)Q向閥，二位五通雙氣控?fù)Q向閥，手控行程閥。

實驗內容：

如圖9-1所示，由氣動邏輯元件可以組成二進制計數回路。在下圖所示回路中，按下閥1按鈕，則氣管信號經閥2至閥4的左或右控制端使氣缸推出或退回。閥4換向位置，取決于2的擱置，而2的換位又取決于閥3和閥5.如圖所示，設按下閥1時，氣信號閥2至閥4 的左端使閥4換左位，同時使閥5切斷氣路，此時氣缸向外伸出，當閥1 復位后，原通入閥4左控制端的氣信號經閥1排空，閥5復位，于是氣缸無桿腔的氣經閥5至閥2左端，使閥2換至左位等待閥1的下一次信號輸入。當閥1等二次按下后，氣信號經閥2的左位至閥4右控制端使閥4換至右位，氣缸退回，同時閥3將氣路切斷。待閥1復位后，閥4右控制信號經閥2、閥1排空，閥3復位并將氣導至閥2右端使其換至右位，又等待閥1下一個信號輸入。這樣，第1、3、5…次（奇數）按壓閥1，則氣缸伸出；第2、4、6…次按壓閥1，則使氣缸退回，

實驗注意事項:

*）氣控二位三通是由相應的二位五通閥通過變換得到（用氣管塞頭堵住氣孔B，即變?yōu)槎蝗ǎ?br /> *）因所配置氣缸的進、出氣孔均已安裝了單向節流閥，因而，為了實驗方便，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。


實驗10  延時回路

實驗所需元件：

雙作用氣缸，單向節流閥，氣容，機控行程閥，手控行程閥，二位五通雙氣控?fù)Q向閥。

實驗內容：

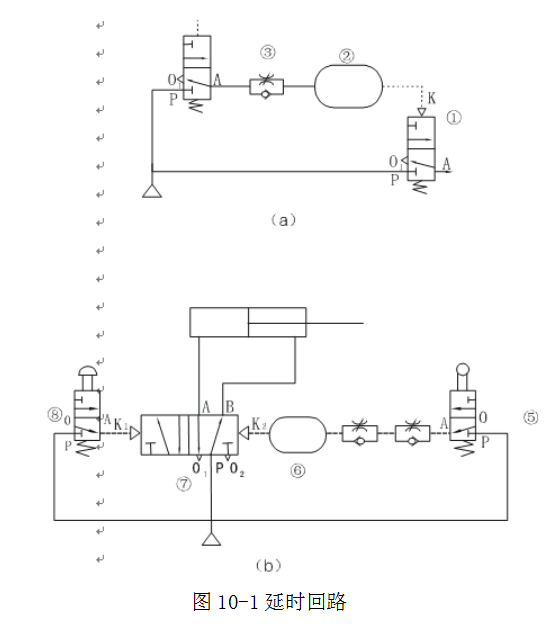

延時回路如圖10-1所示，圖是延時輸出回路，當控制信號A切換閥4后，壓縮空氣經單向節流閥3向氣容2充氣。當充氣壓力經延時升高至使閥1換位時，閥1就有輸出。在圖所示回路中，按下閥8，則氣缸向外伸出，當氣缸在伸出行程中壓下閥5后，壓縮空氣經節流閥到氣容6延時后才將7切換，氣缸退回。

實驗注意事項：

*）氣控二位三通是由相應的二位五通閥通過變換得到（用氣管塞頭堵住氣孔B，即變?yōu)槎蝗ǎ?br /> *）因所配置氣缸的進、出氣孔均已安裝了單向節流閥，因而，為了實驗方便，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。


實驗11  互鎖回路

實驗所需元件：

雙作用氣缸，單向節流閥，二位五通雙氣控?fù)Q向閥，或門型梭閥，手動換向閥，二位五通單電磁閥

實驗內容：

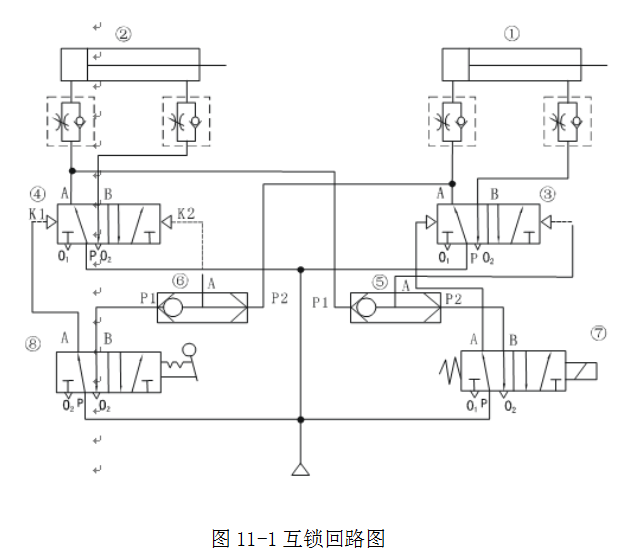

該回路防止各缸的活塞同時運作，保證只有一個活塞動作。如圖11-1所示回路利用梭閥⑤、⑥和換向閥⑦、⑧實現互鎖，如換向閥⑦換向時，控制換向閥③換向，氣缸①活塞桿向處伸出。與此同時，氣缸①的進氣管路氣體流經梭閥⑥使換向閥④鎖住，此時即使換向閥⑧有信號，氣缸②也不會動作。同樣，氣缸②若先伸出時，氣缸①也被鎖住不會動作。如果要改換缸的動作，必須使前面的動作的氣缸復位后才行。

實驗注意事項:

*）因配置氣缸的進、出氣孔均已安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。




實驗12  單缸單往復控制回路

實驗所需元件：

雙作用氣缸，單向節流閥，二位五通雙氣控?fù)Q向閥，機控行程閥，按鈕行程閥，二位五通單電磁閥，行程開關。

實驗內容：

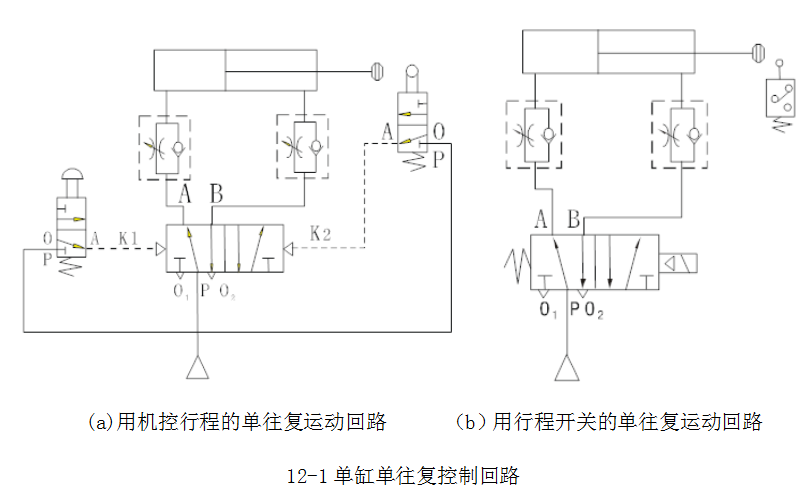

如圖12-1所示是由機控行程和按鈕行程組成的單往復回路。按下按鈕閥后，二位五通換向閥換向，氣缸外伸，當活塞桿擋塊壓下機械后，二位五通換向閥換至圖示位置，氣缸縮回，完成一次往復運動。（b）是由行程開關和電磁換向閥組成的單往復回路。將電磁閥連線插在電氣控制面板的輸出插口上（輸出I），行程開關接到相應的輸入控制“常開啟動（I）”上，接通氣源氣缸向外伸，當活塞桿擋塊壓下行程開關后，電磁閥開始輸出（換向）氣缸縮回，完成一次往復運動。

實驗注意事項:

*)應配置氣缸的進、出氣孔均已安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*)實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。
*)電源要連接正確，電磁閥，行程開關的連線要正確的插到電氣控制面板上。使用PLC控制單元或繼電器控制單元都可以。PLC控制單元的基本控制功能與繼電器控制單元相同。




實驗13  單缸連續往復動作回路

實驗所需元件：

雙作用氣缸，單向節流閥，行程開關，二位五通單電磁閥。

實驗內容：

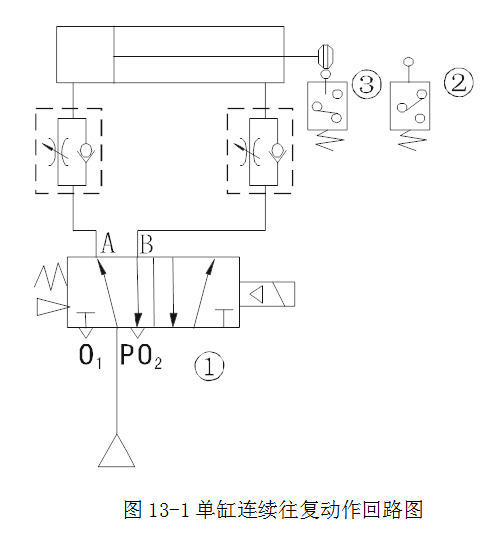

如圖13-1所示：為用行程開關的連續動作回路。工作時，將電磁閥連線插在電氣控制面板的輸出插口上（輸出I），行程開關2（常開）接到相應的輸入控制“常開啟動I”上，行程開關3（常B閉）接到相應的“常閉停止”上。開通氣源，電源，則氣缸活塞向外伸，當活塞桿擋塊壓下行程開關2后，電磁閥I失電換向（換向至原位），氣缸桿伸出，如此循環往復，連續工作。

實驗注意事項:

*）電源要連接正確，電磁閥，行程開關的連線要正確的插到電氣控制面板上。使用PLC控制單元或繼電器控制單元都可以。PLC控制單元的基本控制功能與繼電器控制單元相同。
*）氣控二位三通是由二位五通閥通過變換所得（用氣管塞頭堵住氣孔B，即變?yōu)槎蝗ǎ?br /> *）因所配置氣缸的進、出氣孔均安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。


2-14  直線缸、旋轉缸順序動作回路

實驗所需元件：

旋轉氣缸，單向節流閥，雙作用氣缸，行程開關，順序閥，二位五通單電磁閥，二位五通單氣控?fù)Q向閥。

實驗內容：

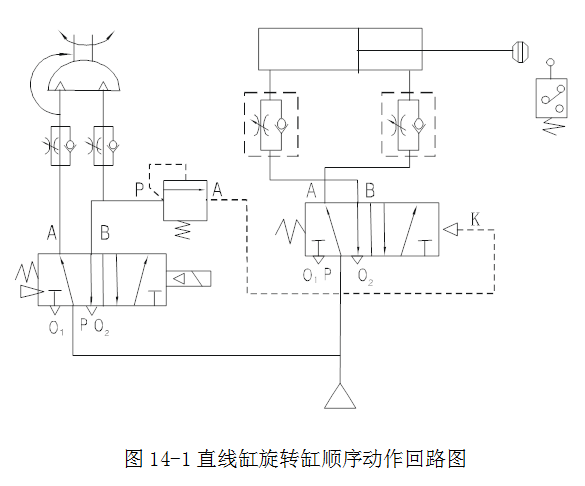

如圖14-1所示：工作時，將電磁閥連線插在電氣控制面板的輸出插口上（輸出I），行程開關接到相應的輸入控制“常閉停止I”上，按下“換向I”按鈕，啟動電磁閥輸出換向，旋轉氣缸逆時針轉動，當氣缸旋轉到位以后，由電磁閥B孔輸出的氣壓增大，當達到順序閥動作值時，順序閥導通，控制氣控?fù)Q向閥換向，使直線缸的活塞桿伸出，當活塞桿運行到擋塊壓下行程開關后，是電磁閥停止輸出（換向至原位），則旋轉氣缸回轉（順時針），同時順序閥關閉，氣控?fù)Q向閥復位（換向）使直線缸的活塞桿縮回。

實驗注意事項:

*）調節順序閥的開啟閥值，行程開關的邊線要正確地插到控制面板上，使用PLC控制單元或繼電器控制單元都可。PLC控制單元的基本控制功能與繼電器控制單元相同。
*）因所配置氣缸的進、出氣孔均安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，請調好順序閥的開啟壓力若順序閥靈敏度不高影響實驗可以用它來控制元件代替。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。


實驗15  多缸順序動作回路

實驗所需元件：

雙作用氣缸，單向節流閥，行程開關，二位五通單電磁閥。

實驗內容：

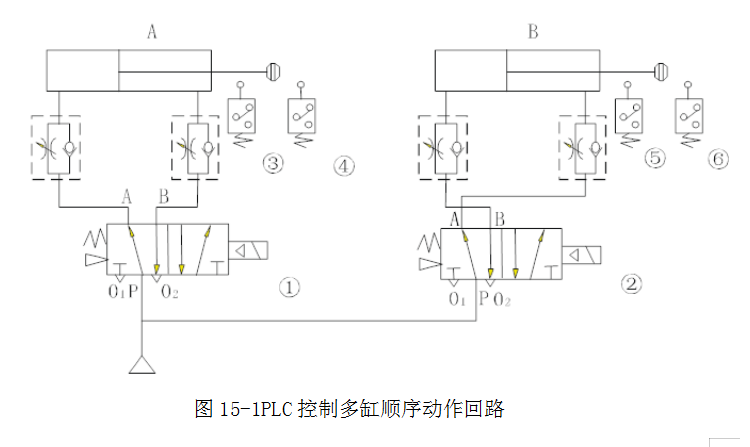

如圖15-1所示，為用行程開關的雙缸連接線動作回路。工作時，將電磁閥I連線插在電氣控制面板“電磁閥一”輸出插口（輸出I）上，電磁閥II連線插在“電磁閥二”輸出插口（輸出I）上，行程開關4（常開）接到相應的輸入“控制組二”的“常開氣動I”上，行程開關3（常閉）接到相應的“常閉停止”上，同樣，行程開關6（常開）接到相應的“常開啟動I”上，行程開關5（常閉）接到輸入“控制組一”的“常閉停止”上。接通氣源、電源、氣缸A活塞桿外伸，當活塞桿擋塊壓下行程開關4后，電磁閥2啟動輸出，氣缸B活塞桿伸出，當活塞桿伸出到行程開關終點壓下行程開關6時，電磁閥1啟動換向，氣缸A活塞桿縮回，當活塞桿縮回至擋塊壓下行程開關3時，又將電磁閥2關閉（換向），氣缸B活塞桿縮回，當活塞桿縮回至擋塊壓下行程開關5時，又將電磁閥I關閉（換向），氣缸A活塞桿又伸出，如此循環，進行下一輪順序動作

實驗注意事項:
*）電源要連接正確，電磁閥，行程開關的連線要正確的插到電氣控制面板上。使用PLC控制單元或繼電器控制單元都可以。PLC控制單元的基本控制功能與繼電器控制單元相同
*）因所配置氣缸的進、出氣孔均安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。


實驗16  雙缸同步動作回路

實驗所需元件：

雙作用氣缸，單向節流閥，，二位五通單電磁閥。

實驗內容：

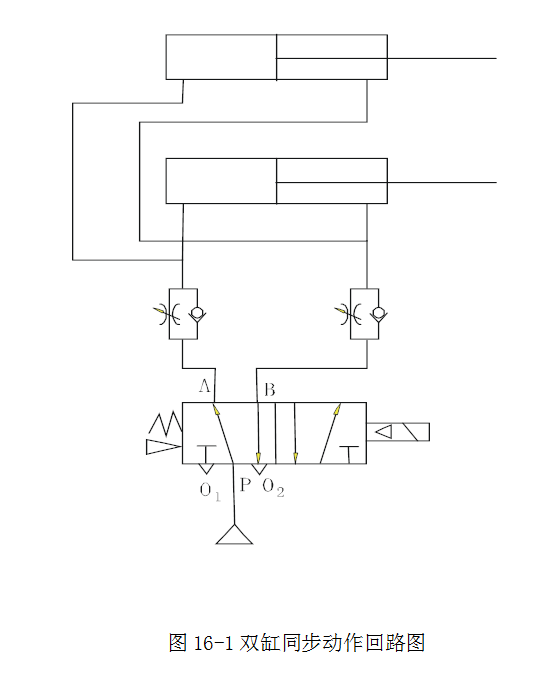

圖16-1為簡單的同步回路，其氣路連接采用雙缸形式，只要保證兩氣缸的缸徑、活塞桿直徑相同，即可實現簡單的雙缸同步動作功能。

實驗注意事項:

*）實驗時應保證兩氣缸上的節流閥的開度相同（安全打開也可）即使氣缸運行速度相同。
*）因所配置氣缸的進、出氣孔均安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。



實驗17  四缸聯動回路

實驗所需元件：

旋轉氣缸，單作用氣缸，二位五通單氣控?fù)Q向閥，二位五通雙氣控?fù)Q向閥，二位五通單電磁閥，手控?fù)Q向閥，按鈕行程閥。

實驗內容：

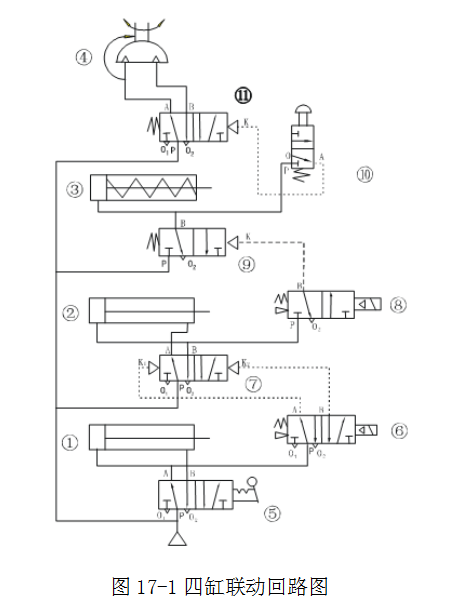

如圖17-1所示，氣缸4是通過換向閥11控制，而換向11的控制信號，是通過手動閥10和換向閥9與氣缸3的左腔相連，因此只有氣缸3動作時，氣缸4才能動作，同樣，氣缸3的主控閥9又由電磁閥8和氣缸2的主控閥---換向閥7控制，氣缸2的主控閥7又由電磁閥6和手控閥5控制。因而，此回路的動作順序應為，只有氣缸1動作，氣缸52才能動作，只有氣缸2動作，氣缸3才能動作，，氣缸4才能動作，從而成為相互聯領的動作回路。

實驗注意事項:

*）實驗時，打開氣源前一定要仔細檢查回路，確保實驗回路的連接正確無誤。
*）因所配置氣缸的進、出氣孔均安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。


實驗18  卸荷回路

實驗所需元件：

雙作用氣缸，單向節流閥，，二位五通單電磁，二位五通單氣控?fù)Q向閥，手動換向閥

實驗內容：

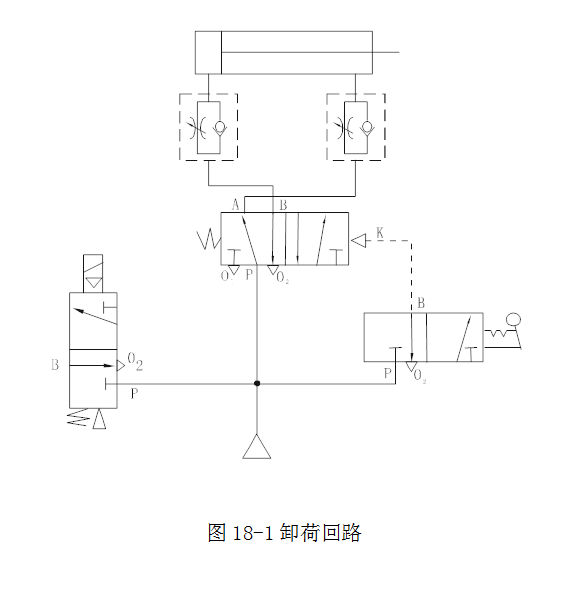

如圖18-1所示，利用常閉式二位三通閥組成的卸荷回路。當需要?dú)庠磁趴諘r(shí)，使電磁鐵通電，將閥門打開，使氣源處于卸荷狀態。

實驗注意事項:

*）實驗時，打開氣源前一定要仔細檢查回路，確保實驗回路的連接正確無誤。
*）常閉式電磁二位三通閥是由相應的二位五通閥通過變換得到（用氣管塞頭堵住相應的氣孔A，即得到）
*）因所配置氣缸的進、出氣孔均安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。


實驗19  或門型梭閥的應用回路

實驗所需元件：

雙作用氣缸，單向節流閥，二位五通單氣控?fù)Q向閥，或門型梭閥，二位五通單電磁閥，手動換向閥。

實驗內容：

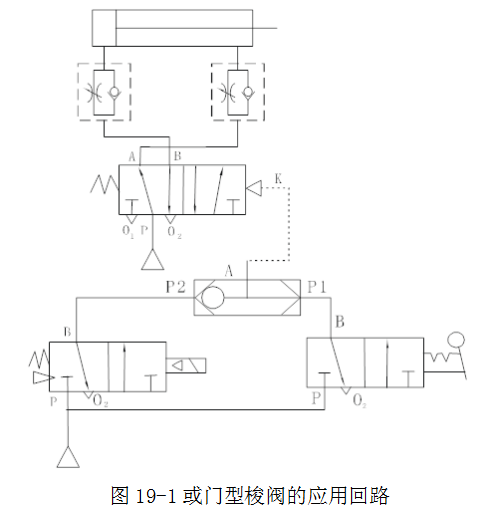

如圖19-1所示，為或門型梭閥在手動/自動換向回路中的應用，當按下手動換向閥時通路P2進氣，將閥芯推向左邊，通路P1被關閉。于是，氣流從P2進入通路A，控制換向閥換向，氣缸動作，此時，若電磁閥通電換向，在其輸出氣壓小于或等于手動閥輸出氣壓壓力的情況下，不會改變梭閥通路，梭閥狀態保持。只有在手動閥斷開，電磁閥輸出氣壓壓力的情況下，才能改變梭閥的通路，切換控制方式。同樣，在自動為手動時，應先將
電磁閥斷開，或手動閥輸出氣壓大于電磁閥輸出氣壓壓力。

實驗注意事項:

*）實驗時，打開氣源前一定要仔細檢查回路，確保實驗回路的連接正確無誤
*）電磁二位三通閥和手動二位三通閥是由相應的二位五通通過變換得到（用氣管塞頭堵住相應的 氣孔即變?yōu)槎蝗ǎ?br /> *）因所配置氣缸的進、出氣孔均安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。


實驗20  快速排氣閥的應用回路

實驗所需元件：

雙作用氣缸，單向節流閥，快速排氣閥，二位五通單電磁閥。

實驗內容：

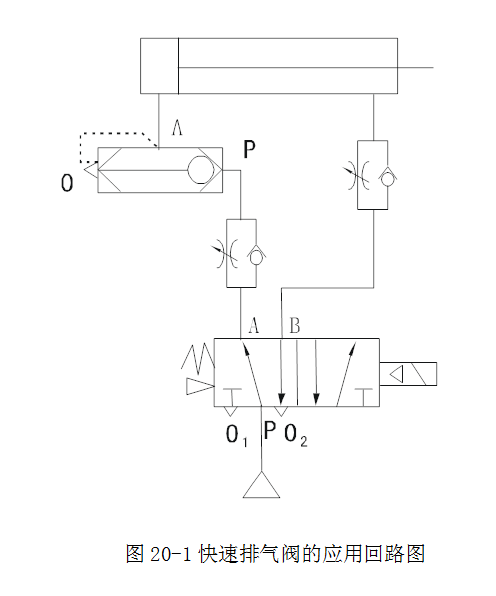

如圖20-1所示，快速排氣閥主要應于將氣缸等元件中的氣體直接排入大氣，從而減少氣缸的背壓，加快氣壓的動作速度。它常設置在氣缸和換向閥之間，使氣缸排氣腔的氣體不通過換向閥而由快速排氣閥直接排出，對于遠距離控制而又有速度要求的回路，選用快速排氣閥最為適合?？焖倥艢忾y應配置在需要快速排氣的氣動執行元件附近。

實驗注意事項:

*）接管時應注意，P為進氣口，A為工作口，O為排氣口。
*）實驗時，打開氣源前一定要仔細檢查回路，確保實驗回路的連接正確無誤
*）因所配置氣缸的進、出氣孔均安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。



實驗21  高低壓切換控制回路

實驗所需元件：

雙作用氣缸，單向閥，二位五通單電磁閥，三位五通雙電磁閥，三聯件，減壓閥。

實驗內容：

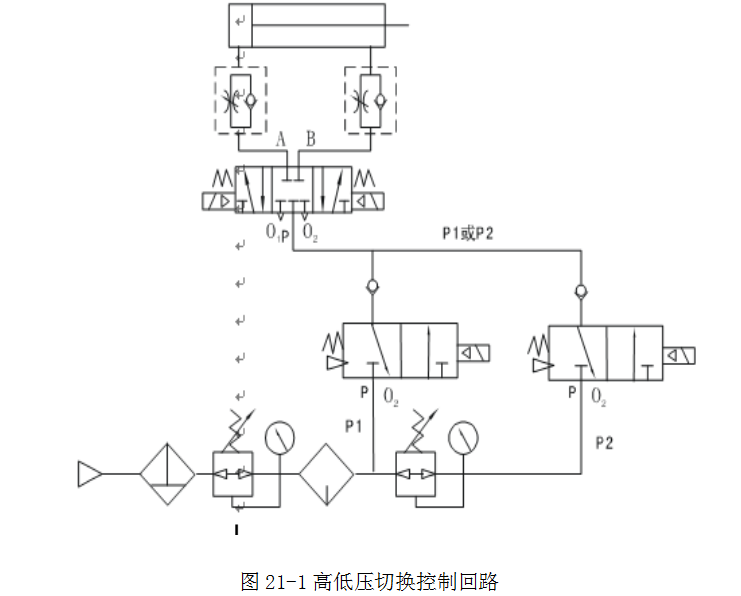

如圖21-1所示，P1和P2分別由對應的二位三通電磁閥控制并由單向閥限制它們的方向。在接通P1或P2對應的二位三通電磁閥時單向閥會阻止氣流向另一個二位三通電磁閥難道O2口，從而使三位五通雙電磁閥的P口氣壓改變。若同時接通二個二位三通電磁閥由于P1＞P2，P1會使P2端的單向閥截止只輸出P1.

實驗注意事項:

*）二位三通電磁閥由二位五通電磁閥通過變換得到 （用氣管塞頭堵住氣孔B，即變?yōu)槎蝗ǎ?br /> *）因所配置氣缸的進、出氣孔均安裝了單向節流閥，實驗時，調整節流閥，可使氣缸運行較為平緩，現象明顯。同時，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。



實驗22  過載保護回路

實驗所需元件：

雙作用氣缸，順序閥，二位五通雙氣控?fù)Q向閥，或門型梭閥，手控行程控制，機動行程閥。

實驗內容：

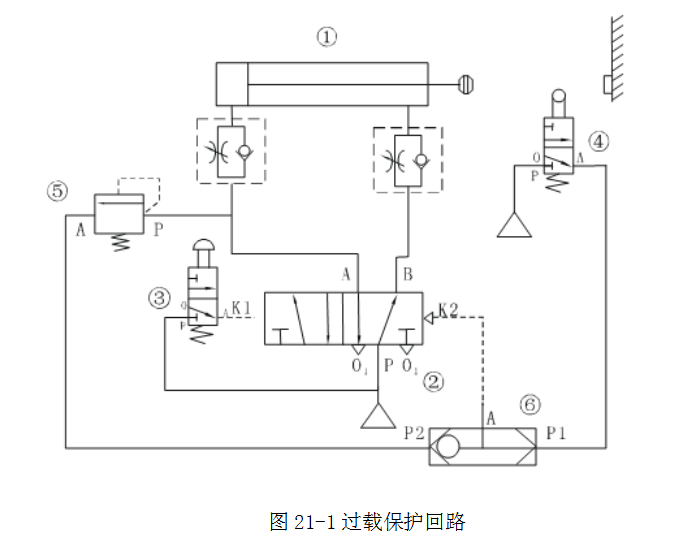

如圖22-1所示，接通氣源，按下手控閥3.氣缸外伸至末端，壓下行程閥，則控制換向閥2換向氣缸活塞桿即刻返回。若在活塞桿伸出過程中，遇到障礙或其它原因使氣缸過載時，氣缸左腔的壓力升高，打開順序閥5，通過梭閥6控制換向閥2換向，則氣缸返回，從而達到過載保護目的。

實驗注意事項:

*）實驗時，通過節流閥使氣缸緩速運行，在運行過程中通過手動阻礙氣缸運行，或移開行程閥4，人為設置障礙
*）因所配置氣缸的進、出氣孔均安裝了單向節流閥，因而，為實驗方便，在沒有用到節流閥調速的回路中，只需將節流閥旋鈕完全打開，即可使節流閥不起作用。
*）實驗時，請調好順序閥的開啟壓力若順序閥靈敏度不高影響實驗可以用其它控制元件代替。
*）實驗時，所加氣壓信號或氣壓源的壓力不要過大，一般以0.4MPa壓力為宜。
