噴管實驗臺 實驗指導書
- 發布者：信 息 資 訊 發表時間:2020-03-18
- 一、實驗?zāi)康?/strong>
1、鞏固和驗證氣流在噴管中流動的基本理論。
2、了解氣流在噴管流動中的壓力、流量的變化規律及測試方法。
3、加深對臨界狀態基本概念的理解。
二、實驗原理
1、噴管中氣體流動的基本規律

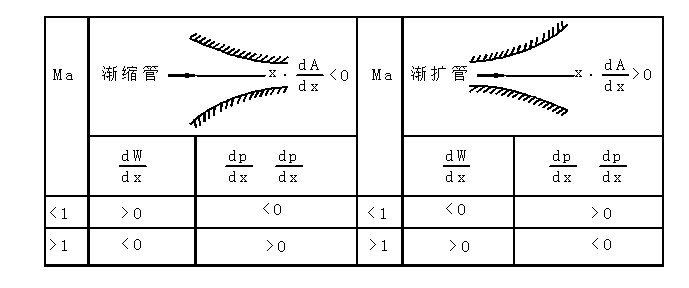

根據氣體在噴管中作一元穩定等熵流動的特點，我們得到氣體在變截面管道中，氣流速度W、密度ρ、壓力P的變化與截面A的變化及馬赫數Ma（速度W與音速a之比）的大小有關。它們的變化規律如下表。
由此可以得到下面一些結論：
①在亞音速（Ma＜1）等熵流動中，氣體在dA/dx＜0的管道（漸縮管）里，速度W增加，而密度r、壓力P降低；在dA/dx＞0的管道（漸擴管）里，速度減少。
而密度、壓力增大。
②在超音速（Ma＞1）等熵流動中，情況正好與亞音速流動的特點相反，氣體在漸縮管中速度減少，而壓力、密度增大；在漸擴管中速度增加，密度、壓力降低。

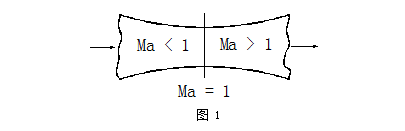

③因此要想獲得超音速氣流，就必須使亞音速氣流先在漸縮管中加速。當氣流被加速到Ma＝1，即達到臨界狀態時，變要改用漸擴管，以使氣流繼續加速到超音速，如圖1所示。
2、噴管中的流量m計算

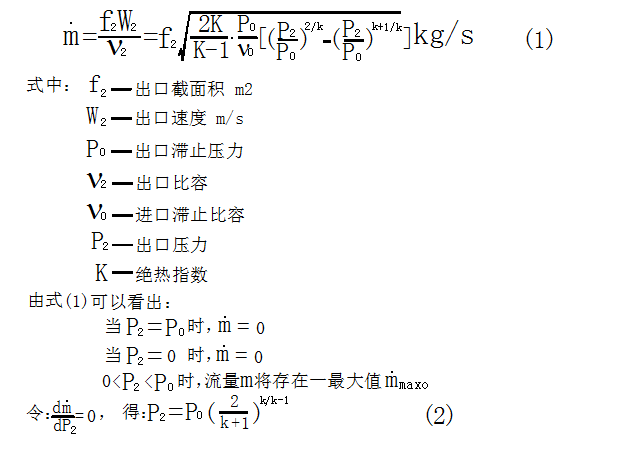

根據氣體一元穩定等熵流動的連續方程、動量方程、能量方程及絕熱氣體狀態方程、等熵過程方程，得到氣流在噴管中流量m的表達式為：

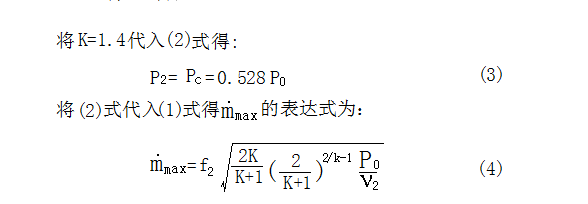

很顯然，滿足式（2）的P2即為臨界值Pco對應于該截面上的氣流速度W2將達到音速a。
3、噴管中的實際流量
.

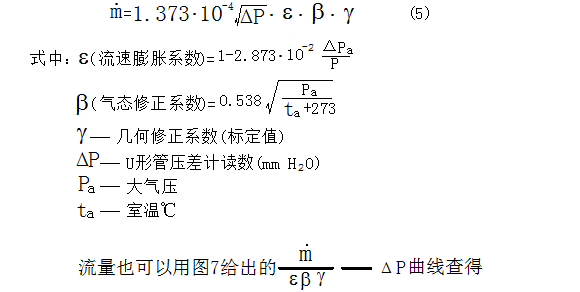

前面（1）、（4）式給出理想流動的流量m表達式。實際上，由于氣流與管壁的摩擦所產生的邊界層，減少了流動截面積。因此，實際流量是小于理論流量。二者之比稱為流量系數。本實驗臺是采用錐形入口孔板流量計來測量噴管的實際流量。根據孔板流量計上所顯示的壓差△P（在U型管壓差計上讀出）。求得流量m與壓差△P的關系表達式為：
三、實驗裝置

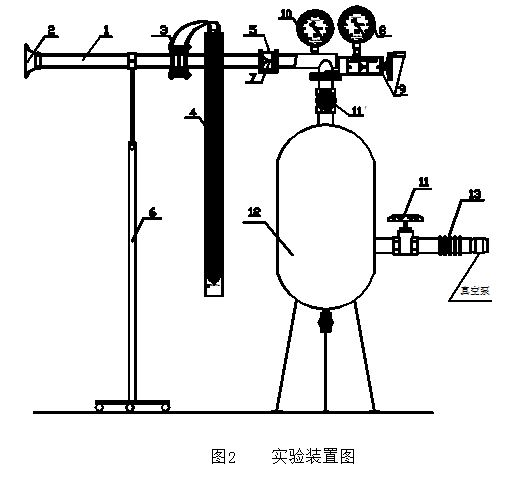

實驗裝置如圖2所示，主要由真空泵和噴管實驗臺主體組成。

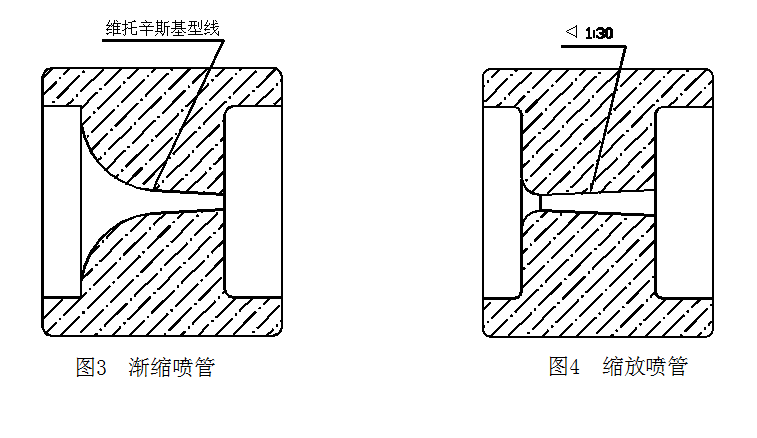

由于真空泵的抽吸，空氣由進氣口2進入吸氣管1（Ф57×3.5的無縫鋼管）中，經過孔板流量計3（Ф7）進入噴管。流量的大小可由U形管壓差計4上讀出。噴管5用有機玻璃制成。有漸縮噴管與縮放噴管兩種型式，如圖3、圖4所示?？筛鶕?jù)實驗要求，松開夾持法蘭上的螺絲向左推開三輪支架6，更換所需要的噴管。噴管各截面上的壓力，可從可移動的真空表8上讀出。真空表8與內徑為Ф0.8的測壓探針7相連。探針的頂端封死，在其中段開有徑向測壓小孔。通過搖動手輪螺桿機構9，可使探針7沿噴管軸線左右移動，從而改變測壓孔的位置，進行噴管中不同截面上壓力的測量。
測壓孔的位置，可以由位于可移動真空表8下方的指針，在坐標板上所指出的X值來確定。噴管的排氣上還裝有背壓Pb真空表10。背壓由調節閥11′調節。真空罐12前的調節閥11用于急速調節。
直徑為Ф400的真空罐12是用于穩定背壓Pb的作用。為了減少振動，泵與罐之間用軟管13連接。
在實驗中需要測量4個變量：①測壓探針7上測壓孔的水平位置X。②氣流沿噴管軸線X截面上的壓力Px；③背壓Pb；④流量m；這4個變量可分別用位移指針的位置x，可移真空表8上的讀數Pa，背壓真空表10上的讀數Pb，及U形管壓差計4上的讀數△P測得。
四、實驗步驟
1、用坐標校準器調好“位移坐標”的基準位置。然后小心地裝上要求實驗的噴管。（注意：不要碰壞測壓探針）打開調壓閥11。
2、檢查真空泵的油位，打開冷卻水閥門，用手輪轉動飛輪1—2圈，檢查一切正常后，啟動真空泵。
3、全開罐后調節閥11，用罐前調節閥11′調節背壓Pb至一定值。搖動手輪9使測壓孔位置x自噴管進口緩慢向出口移動。每隔5㎜一停，記下真空表8上的讀數（真空度）。這樣將測得對應于某一背壓下的一條Px/P1 — X曲線。

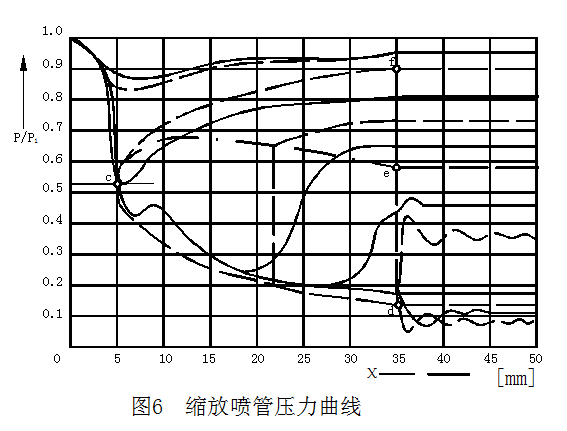

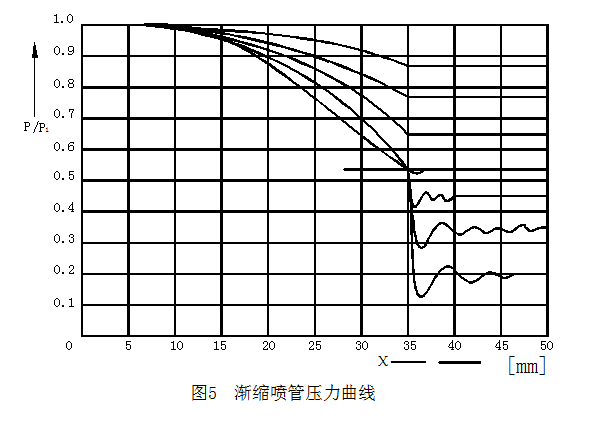

4、再用罐前調節閥11′逐次調節背壓Pb為不同的背壓值。在各個背壓值下，重復上述搖動手輪9的操作過程，而得到一組在不同背壓下的壓力曲線Px/P1—X（如圖5、圖6所示）。
5、搖動手輪8，使測壓孔的位置X位于噴管出口外30—40㎜處。此時真空表8上的讀數為背壓Pb。
6、全開罐后調節閥11，用罐前調節閥11′調節背壓Pb，使它由全關狀態逐漸緩慢開啟。隨背壓Pb的降低（真空度升高），流量m逐漸增大，當背壓降至某一定值（漸縮噴管為Pc，縮
.
放管為Pf）時，流量達到最大值mmax，以后，將不隨Pb的降低而改變。

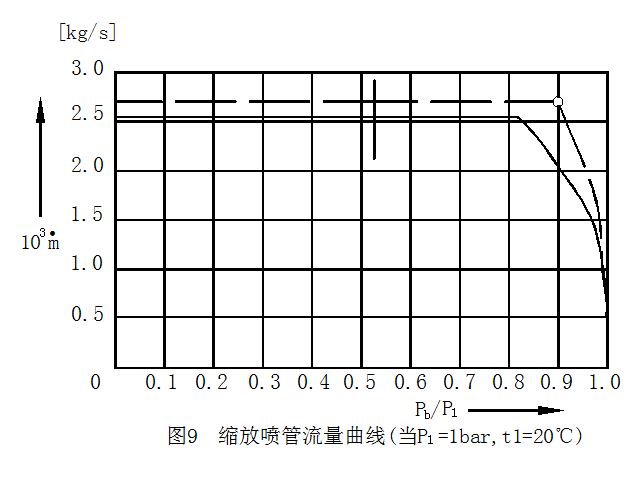

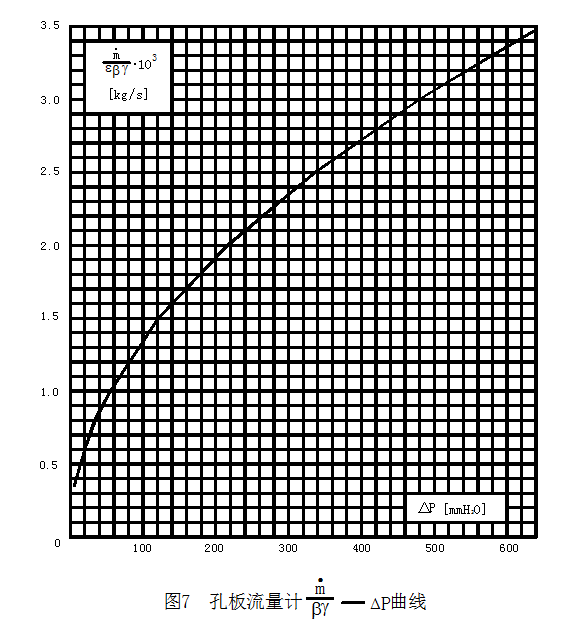

7、用罐前調節閥11′重復上述過程，調節背壓Pb，每變化50㎜Hg一停，記下真空表10上的背壓讀數和U型管壓力計4上的壓差△P（㎜H2O）讀數（低真空時，流量變化大，可取20mmHg；高真空時，流量變化小，可取10mmHg間隔），將讀數換算成壓力比Po/P1和流量m（可用圖7上給出的m/ebg×10º—△P曲線求得流量m），在坐標紙上給出流量曲線（如圖8、圖9所示），進行分析。
8、在實驗結束階段真空泵停機前，打開罐前調節閥11′，關閉罐后調節閥11，使罐內充氣。當關閉真空泵后，立即打開罐后調節閥11，使真空泵充氣，以防止真空泵回油。最后關閉冷卻水閥門。
五、數據記錄與整理
實驗中應認真做好原始數據記錄（包括：室溫ta，大氣壓Pa及實驗日期）。如發現實驗結果出現較大誤差，應仔細分析查找原因。
在整理實驗數據時，由于各種實驗曲線都是以壓力比（Px/ P1，Pb/ P1）作坐標，因此必須將壓力換算為相同單位進行計算。

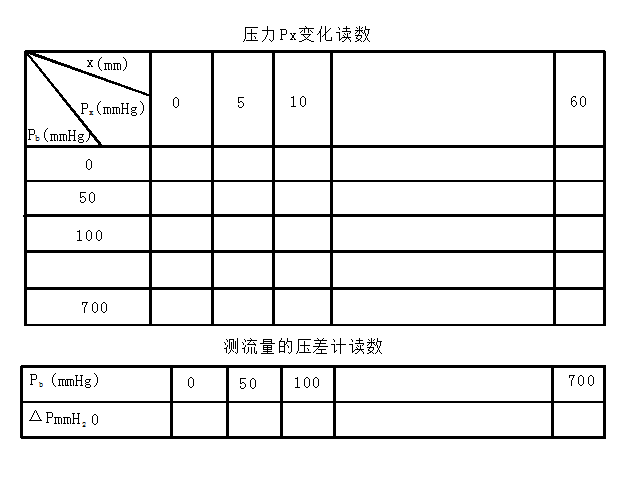

建議將所有數據填入如下兩種形式的表格中。
六、討論
1、分析實驗結果
2、實驗的收獲，體會及存在問題
3、對改進意見。
