維修電工布線實訓說明
發布者：信息資訊 發表時間:2019-06-19

一、維修電工布線實訓說明中導線敷設的基本要求：

導線敷線應根據室內電氣設備的具體情況、實際要求，進行布線和分配，做到電能傳送安全可靠，線路布置合理便捷，整齊美觀，經濟實用，并滿足使用者的其他不同需要，具體要求如下.
（1）導線額定電壓大于線路工作電壓，絕緣層應符合線路的安裝方式和敷設的環境條件，截面應滿足供電要求和機械強度。
（2）導線敷設的位置，應便于檢查和維修，并盡量避開熱源，不在發熱的表面敷設。（3）導線連接和分支處，不應受機械力的作用。
（4）線路中盡量減少線路的接頭，以減少故障點。
（5）導線與電器端子的連接要緊密壓實，力求減少接觸電阻，并防止脫落。
（6）水平敷設的線路，若距地面低于 2m 或垂直敷設的線路距地面低于 1.8m 的線段，均應裝設預防機械損傷的裝置。
（7）為防止漏電，線路的對地電阻不應小于 0.5MΩ。
二、維修電工布線實訓說明中導線敷設的基本工序：

導線敷設方式分為明敷設和暗敷設兩種。導線沿墻壁、頂棚、梁、柱等處作明敷設的布線方式，稱為明敷設；導線管穿過埋設于墻壁、地墻、樓板等處內部或裝設在頂棚內作暗敷設的布線方式，稱為暗敷設。導線敷設的基本工序如下。
（1）熟悉施工圖，作預埋、敷設準備工作（入確定配電箱柜、燈座、插座、開關、啟動設備等的位置）。
（2）沿建筑材料物確定導線敷設的路徑，穿過墻壁或樓板的位置和所有配線的 2 點位置。（3）在建筑物上，將配線所有固定點打好眼孔，預埋螺栓、角鋼支架、保護管、木榫等。（4）裝設絕緣支持物、線夾或管子。
（5）敷設導線。
（6）導線連接、分支、恢復絕緣和封端，并將導線接頭與設備連接。
三、維修電工布線實訓說明中PVC 塑料管敷設方法：

PVC 塑料管的敷設方法有明敷設和暗敷設兩種。明敷設是指直接將 PVC 塑料管敷設在墻上的布線方式，暗敷設是指將 PVC 塑料管埋入墻壁內的布線方式。PVC 塑料管敷設的操作步驟如下。
（1）鋸管。鋸管前應檢查 PVC 塑料管的質量，發現有裂縫、癟餡及管內有鋒口物等均不能使用。應按兩個接線盒之間為一個線段，根據線路彎曲轉角情況來決定長度，確定彎曲位置，一個線段內盡可能減少管口的連接口。
鋸管的方法是：用管子臺虎鉗將其固定，再用鋼鋸鋸斷；鋸割時，在鋸口上注少量潤滑油可防止鋸條過熱；管口要平齊，并銼去毛刺。
（2）彎管。在線路敷設中往往碰到管線改變方向需要將管子彎曲。PVC 塑料管的彎曲方法有熱彎法和冷彎法，其操作要點如表 1-1 所示。

	PVC 塑料管的彎曲方法	表 1-1
方法	熱彎管	冷彎管
操作要點	（1）將 PVC 塑料管放在熱源加熱，待至柔軟狀態時，把它放在坯具內彎曲成形（2）對管徑在 50mm 以上的管子，為防止彎曲變形（彎管），可在管內充填干砂子，兩端用木塞塞住，用方法同樣進行局部加熱再進行操作。管子冷卻后倒出砂子即可使用（3）熱彎法便于穿線，彎曲角度一般要求在 90℃以上（4）PVC 塑料管加熱時要掌握好溫度，不要把管子烤傷、變形	（1）彎管前穿入相應的彎管彈簧。常用彎管彈簧的規格有 16mm、20mm、25mm、 32mm （2）彎管彈簧內穿入一根繩子，繩子與彈簧兩端的圓環打結連接后留有一定的長度，用繩子牽動彈簧，使其在 PVC 塑料管內移動到需要彎曲的位置（3）彎曲時應膝蓋頂住 PVC 塑料管需要彎曲處，用雙手握住管子兩端，慢慢使其彎曲（4）彎曲后，一邊拉栓柱彈簧的露在管子外面的繩子，一邊按逆時針方向轉動 PVC 塑料管，將彈簧拉出

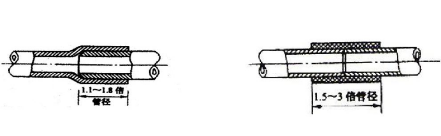

（3）連接。PVC 塑料管的連接有插管接法和套管法，操作要點如表 1-2 所示。
PVC 塑料管的彎曲方法表 1-2

方法	插接法	套接法
示意圖
操作要點	（1）將管子倒角（將管倒內角、內管倒外角）后，擦凈內外管插接段（2）外管加熱至軟化狀態，內管插入段部分涂上黏合劑后，迅速插入外管（3）待內外管吻合一致時，用冷水或濕布冷卻，收縮變硬即完成插接連接	（1）將需套接的兩根塑料管端頭倒角，并涂上黏合劑（2）取長度為 1.3～3 倍管徑的套管一段（管徑 50mm 及以下取 1.3 倍；管徑50mm以上取 1.5 倍）（3）加熱套管至 130℃ （4）將被連接的兩根塑料管插入套管，并使連接管的對口位于套管中心，待冷卻后

連接 PVC 塑料管的專用配件有直接頭、90⁰ 彎頭、45⁰ 彎頭、異徑接頭（三通），其連接示意圖如圖 1-1 所示。
（4）敷設。
①PVC 塑料管敷設。明敷設時，應采用管卡支持，固定管子的管卡需距離始端、終端、轉角中點、接線盒或電氣設備邊緣 150mm～500mm；中間直線部分間距均勻。管卡均安裝在木結構或木榫上。

②線管在磚墻內暗線敷設。線管在磚墻內暗線敷設時，一般在土建砌時預埋，否則應先在墻磚上留槽或開槽，然后在磚縫里打入木榫并釘上釘子，再用鐵絲將線管綁上扎在釘子上，并進一步將釘子釘入。
③線管在混凝土內暗線敷設。線管在混凝圖內暗線敷設時，可用鐵絲將管子綁扎在鋼筋上，將管子用墊塊高 15mm 以上，使管子與混凝土間保持足夠距離，并防止?jié)补嗷炷習r把管子拉開。
